كيبل شاشة Y5 2019

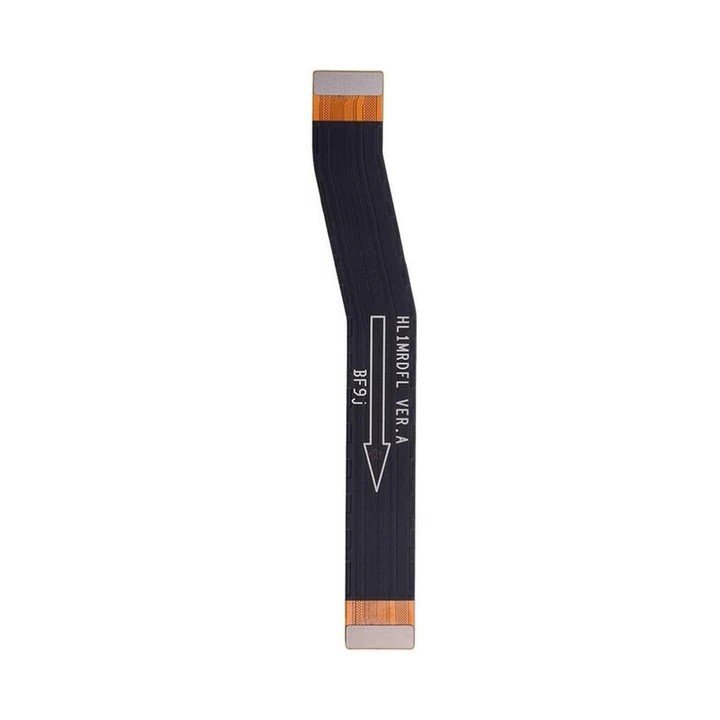

في جهاز Huawei Y5 2019 (الموديل AMN-LX1 / AMN-LX9)، نجد تصميماً اقتصادياً يعتمد على فلاتة شاشة (LCD Flex Cable) مستقلة تماماً، وهي المسؤولة عن نقل البيانات من اللوحة الأم إلى الشاشة (LCD).

• المكونات: شريط مرن (Flex Ribbon) مخصص لنقل بيانات الصورة وتغذية الإضاءة الخلفية (Backlight).

• نوع التوصيل: تعتمد نظام الكبس (Plug & Play) من الطرفين؛ طرف يتصل باللوحة الأم (Motherboard) والطرف الآخر يتصل بظهر الشاشة مباشرة. 🔌

• الموقع: تمر الفلاتة تحت البطارية أو فوقها (حسب إصدار الشاسيه)، لذا يجب الحذر الشديد عند التعامل مع البطارية لكي لا تتضرر المسارات النحاسية الرقيقة داخل الفلاتة.

✅ التوافقات الصحيحة (Compatibility Check)

• Huawei Y5 2019:

• Honor 8S:

🛠️ أبرز الأعطال والنصائح الفنية (Pro Tips)

1. مشكلة “الشاشة السوداء” (No Display): إذا كان الجهاز يصدر أصواتاً أو يهتز ولكن بدون صورة، تأكد أولاً من سلامة السوكيت. في الأجهزة الاقتصادية، قد يؤدي السقوط لارتخاء السوكيت من مكانه أو كسر بسيط في “ريش” التوصيل. 🔬

2. خطر فك الشاشة (⚠️ تحذير مهني): الشاشة في Y5 2019 هي LCD (ليست OLED)، وهي مثبتة بغراء قوي على الحواف. عند الفك، فلاتة الشاشة تقع في الجزء السفلي. التغلغل العميق بأداة الفك في هذه المنطقة سيؤدي لقطع الكيبل فوراً.

3. تأكسد السوكيت (الجنزارة): بما أن الجهاز اقتصادي وحمايته من الرطوبة بسيطة، افحص السوكيت تحت المجهر؛ أي سواد أو خضار في “السنون” سيتسبب في فقدان الإضاءة أو ظهور خطوط ملونة. 🧼

4. فقدان الإضاءة (Backlight Issue): إذا كانت الصورة موجودة (تراها بكشاف خارجي) ولكن الإضاءة مفقودة، افحص مسارات الإضاءة في الفلاتة؛ فهي تحمل جهداً عالياً ومن السهل أن تحترق عند حدوث تلامس بسيط أو تسرب سوائل.

5. العزل الصحيح: عند تركيب فلاتة جديدة، تأكد من وضع اللاصق العازل فوق السوكيت لمنع اهتزازه أو حدوث “شورت” مع غطاء الحماية المعدني الصغير.

💡 خطوات التشخيص السريع

• فحص “الريش”: تأكد من عدم وجود “سنة” مطعوجة داخل السوكيت على البوردة الأم.

• التجربة الخارجية: قبل لصق الشاشة الجديدة، قم بتوصيل الفلاتة وتجربة الصورة والتاتش لمدة 10 دقائق للتأكد من عدم وجود تهريب في البيانات أو “رمشة” في الإضاءة.
