كيبل شاشه هواوي Y8P 2020

في جهاز Huawei Y8p (الموديل AQM-LX1 / AQM-AL10)، ننتقل مرة أخرى إلى الهواتف التي تستخدم شاشات OLED، مما يجعل التعامل مع الكيبلات ومسارات البيانات أكثر حساسية ودقة مقارنة بنسخ الـ LCD.

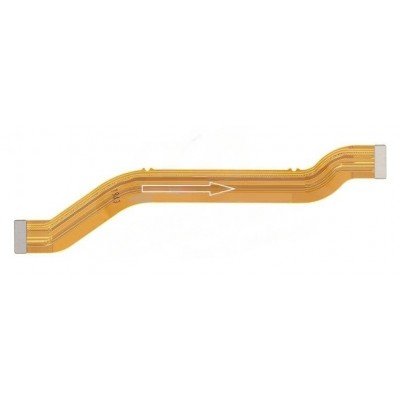

يعتمد Huawei Y8p على نظام الكيبل الرئيسي الشامل (Main Flex Cable) الذي يربط البوردة الأم بالبوردة السفلية:

• نظام التوصيل: شاشة الـ OLED في هذا الجهاز تخرج منها فلاتة تتصل بـ سوكيت (Connector) وسيط موجود في منتصف الكيبل الرئيسي العريض المار فوق البطارية.

• بصمة الإصبع (In-display Fingerprint): بما أن البصمة مدمجة تحت الشاشة في هذا الموديل، فإن الكيبل الرئيسي ينقل أيضاً بيانات مستشعر البصمة الضوئي إلى المعالج.

• الوظائف: الكيبل مسؤول عن (بيانات الصورة OLED، اللمس، بيانات البصمة، تيار الشحن، والميكروفون).

✅ التوافقات الصحيحة (Compatibility Check)

• Huawei Y8p 2020:

🛠️ أبرز الأعطال والنصائح الفنية (Pro Tips)

1. حساسية شاشة الـ OLED (⚠️): شاشة Y8p نحيفة جداً. عند فك الجهاز أو تغيير البطارية، أي ضغط زائد على الكيبل الرئيسي أو السوكيت الأوسط قد يسبب تلفاً داخلياً في مسارات الشاشة. 🔬

2. مشكلة “فشل البصمة”: إذا استبدلت الكيبل الرئيسي بقطعة “تجارية” رديئة، غالباً ما ستتوقف بصمة الإصبع عن العمل أو تصبح بطيئة جداً، لأن مسارات البيانات الحيوية للبصمة تمر عبر هذا الكيبل. دائماً استخدم كيبل “أصلي” لضمان عمل الحساسات.

3. فصل البطارية (قاعدة ذهبية): رغم عدم وجود إضاءة خلفية (Backlight) كما في الـ LCD، إلا أن شاشة OLED تعمل بفولتيات عالية. يجب فصل البطارية تماماً قبل نزع أو تركيب الكيبل الرئيسي لتجنب حدوث “شورت” في آيسي الباور أو معالج الصورة. 🔬

4. تأكسد السوكيت الأوسط: بسبب موقع السوكيت فوق البطارية، قد تتسرب الرطوبة من حواف الإطار وتتجمع عند نقطة اتصال الشاشة بالكيبل الرئيسي. نظف السوكيت بمادة G-20 وجففه جيداً قبل الكبس. 🧼

5. تأثير البطارية: أي انتفاخ بسيط في البطارية سيضغط على الكيبل الرئيسي، مما يؤدي لفصل مسارات البيانات (ظهور خطوط عرضية) أو فقدان وظيفة اللمس في أجزاء من الشاشة.

💡 خطوات الفحص السريع

• تنظيف السوكيتات: نظف السوكيتات الثلاثة (العلوي على البوردة الأم، السفلي، والأوسط للشاشة). 🧼

• قياس الممانعة: إذا كانت الشاشة سوداء، قم بقياس ممانعات مسارات الـ MIPI على السوكيت العلوي بالبوردة الأم. القيم الطبيعية تتراوح بين 300-450 أوم.

• فحص الكيبل تحت المجهر: تأكد من عدم وجود تشققات عند أطراف سوكيت الشاشة الأوسط الناتجة عن ضغط الغطاء الخلفي.
