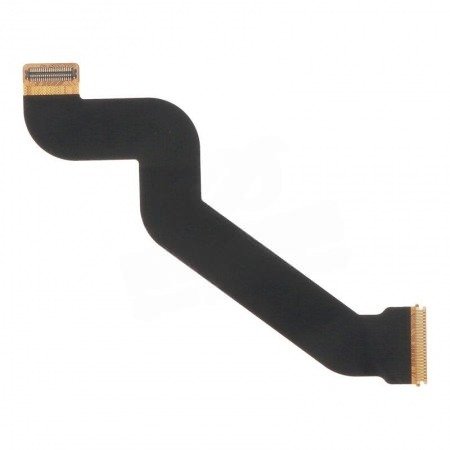

كيبل شاشه Lenovo Tab M10 HD (2nd Gen) X306

في جهاز Lenovo Tab M10 HD (2nd Gen) الموديل TB-X306 (سواء النسخة F أو X)، يختلف تصميم كيبل الشاشة (LCD Flex) تماماً عن الأجيال السابقة، حيث يعتمد هذا الموديل على بنية داخلية تتطلب دقة عالية عند التعامل مع الكابلات المرنة.

يعمل هذا الكيبل كجسر بيانات وطاقة بين البوردة الأم والشاشة:

• النوع: شريط مرن (FPC) عالي الكثافة ونحيف جداً.

• الوظيفة: نقل إشارات الصورة (Display Data) وتغذية إضاءة الشاشة (Backlight).

• التصميم: يمر الكيبل عادةً فوق البطارية ويتصل بالبوردة الرئيسية عبر “كونكتر كبس” (Snap-on Connector).

✅ التوافقات (Compatibility)

• ✅ متوافق مع: Lenovo Tab M10 HD (2nd Gen) TB-X306F / TB-X306X

🛠️ أبرز الأعطال (Common Issues)

1. شاشة سوداء (No Display): مع وجود صوت واهتزاز، ويكون السبب غالباً انفصال الكيبل من جهة البوردة نتيجة سقطة، أو تلف مسار الإضاءة.

2. ألوان مشوشة أو خطوط: ناتج عن عدم تركيب الكيبل بشكل مستوٍ في الكونكتر، أو وجود أتربة/رطوبة على السنون الذهبية.

3. فقدان الإضاءة (No Backlight): غالباً ما يحدث بسبب “شورت” في مسار الإضاءة نتيجة محاولة فك أو تركيب الكيبل والبطارية لا تزال متصلة. ⚠️

💡 نصيحة الصيانة (Pro Repair Tips)

• القاعدة الذهبية: لا تقم أبداً بفك أو تركيب كيبل الشاشة والبطارية متصلة بالبوردة. دوائر الإضاءة في موديل X306 حساسة جداً، وأي تلامس خاطئ قد يؤدي لاحتراق “فيوز” الإضاءة فوراً. 🔌

• طريقة الفتح: هذا الجهاز يُفتح من جهة الغطاء الخلفي (Back Cover) وليس من جهة الشاشة. كن حذراً عند رفع الغطاء المعدني لأن الكيبل قد يكون ملتصقاً بظهر البطارية أو الغطاء.

• التنظيف: استخدم الكحول (Isopropanol) لتنظيف نقاط التلامس في الكيبل قبل التركيب لضمان نقل البيانات بدون تشويش.

• المسار: تأكد من أن الكيبل ممدد بشكل صحيح في “المجرى” المخصص له ولا يتعرض للضغط عند إغلاق الغطاء الخلفي لتجنب قطعه مع الوقت. 🔧
