مدخل شحن انفنيكس SMART 7 HD

في جهاز Infinix Smart 7 HD (الموديل X6516)، يأتي مدخل الشحن من نوع Micro-USB، وهو ما يميزه عن النسخة العادية (Smart 7) التي تأتي بمدخل Type-C. الجهاز يعتمد على بوردة شحن سفلية (Sub-board) مستقلة.

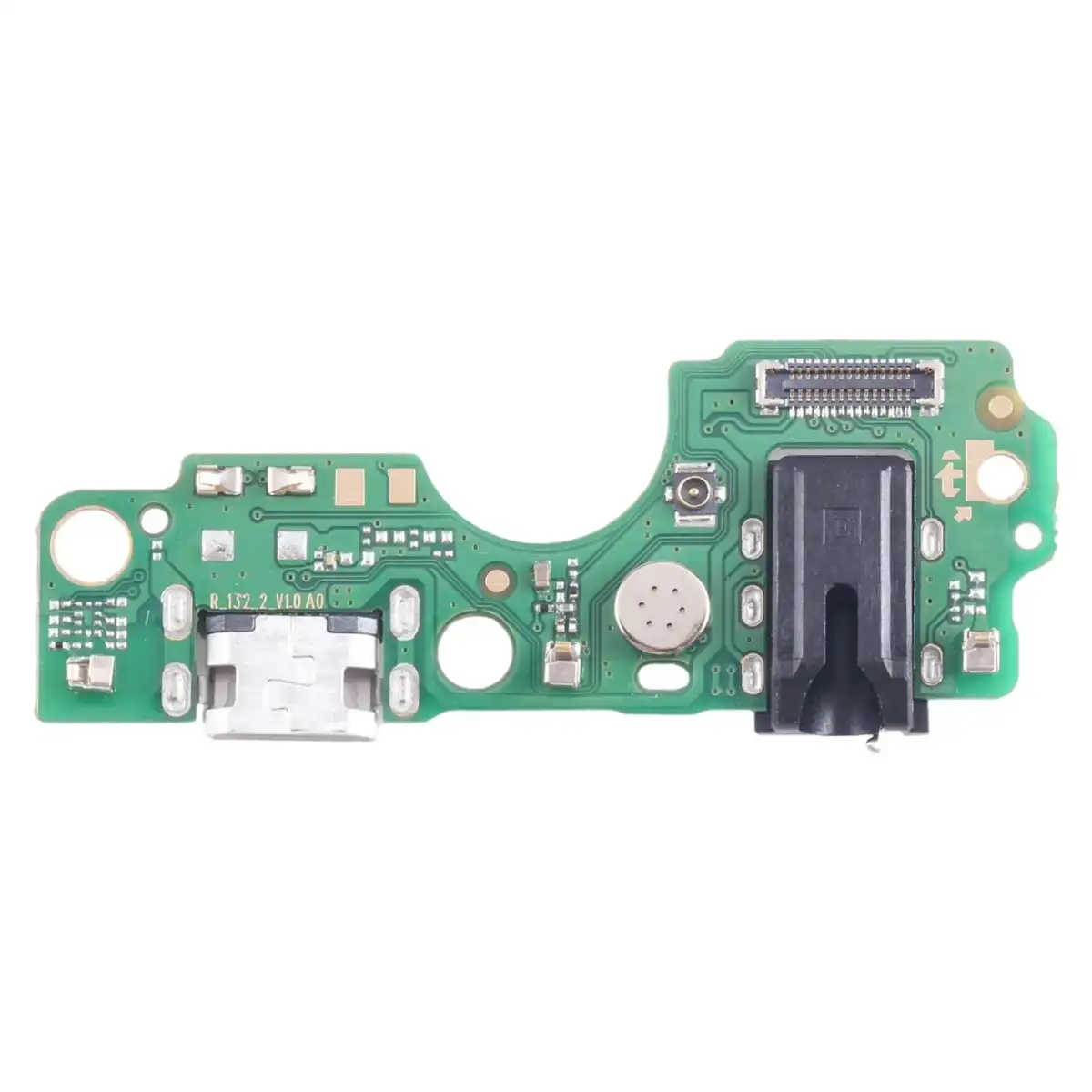

تتكون البوردة السفلية في Smart 7 HD من:

• سوكيت الشحن (Micro-USB): يحتوي على 5 أرجل داخلية ومثبت بـ 4 أرجل عريضة على البوردة لضمان المتانة.

• الميكروفون (Digital Mic): قطعة ذهبية صغيرة جداً تقع بجوار السوكيت، وهي الجزء الأكثر عرضة للتلف أثناء اللحام.

• مدخل سماعة الأذن (Audio Jack): مدمج في نفس البوردة.

• نقاط تلامس الأنتينا: المسؤولة عن توصيل إشارة الشبكة للهوائيات المدمجة في الإطار.

✅ التوافق (Compatibility Check)

• Infinix Smart 7 HD (X6516): مدخل Micro-USB

• ⚠️ تنبيه: تأكد من مطابقة شكل البوردة وأماكن البراغي إذا كنت ستغير البوردة كاملة، فموديلات انفنيكس “HD” غالباً ما تكون اقتصادية ولها تصميم داخلي أبسط.

💡 أشهر الأعطال وكيفية التشخيص

• الشحن الوهمي (تظهر علامة البرق ولا تزيد النسبة): ناتج عن تلف أو تآكل في مسارات البيانات (D+ / D-). في هذا الجهاز، إذا كانت المسارات مقطوعة، لن يسحب الجهاز تياراً أعلى من 0.45A.

• توقف الميكروفون مع الشحن: إذا اشتكى العميل من تعطل الميكروفون فجأة، فغالباً ما يكون السبب تسرب سوائل (رطوبة) من فتحة الشحن أحدثت “تمليحاً” في البوردة السفلية.

• عدم الإحساس بالشاحن تماماً: ناتج عن كسر في أرجل التثبيت الخلفية للسوكيت نتيجة الاستخدام العنيف.

🛠️ نصائح الصيانة للمحترفين (Pro Tips)

1. حماية الميكروفون الرقمي: عند استخدام الهوت إير لتغيير السوكيت، يجب تغطية الميكروفون تماماً بعازل حراري (Kapton Tape). الميكروفون في Smart 7 HD قريب جداً من السوكيت، وأي بخار فلكس يدخل الفتحة سيعطله فوراً. 🔬

2. درجة الحرارة: استخدم درجة حرارة بين 330-350 درجة مئوية. البوردة السفلية في هذا الموديل رقيقة جداً، والحرارة المفرطة قد تسبب “انتفاخاً” في مسارات النحاس وتلف البوردة نهائياً.

3. تأمين كابل الشبكة: تأكد من كبس سوكيت الأنتينا (الكيبل الرفيع) جيداً. في أجهزة انفنيكس الاقتصادية، أي ارتخاء في هذا الكيبل سيجعل الجهاز يعطي “مكالمات طوارئ فقط”. 🧼

4. إعادة اللحام اليدوي: بعد تركيب السوكيت الجديد، يفضل استخدام كاوية سن رفيع وفلكس أصلي لإعادة التمشيط على أرجل البيانات الخمسة لضمان جودة التوصيل.

5. تفضيل السوكيت الأصلي: دائماً ما ننصح بتغيير السوكيت فقط مع الحفاظ على البوردة الأصلية؛ لأن البوردات التجارية (Copy) المتوفرة لهذا الموديل تفتقر لدوائر الحماية (OVP) وغالباً ما يكون الميكروفون فيها ضعيفاً.

⚠️ تنبيه فني هام

في أجهزة Smart 7 HD، إذا قمت بتغيير بوردة الشحن بالكامل واستمر الشحن بطيئاً، افحص “فلاتة الربط العريضة”. غالباً ما تتعرض هذه الفلاتة لارتخاء في السوكيت العلوي (الموجود على اللوحة الأم) مما يسبب فقدان في جهد الشحن (Voltage Drop).
