مدخل شحن ايتل VISION 3

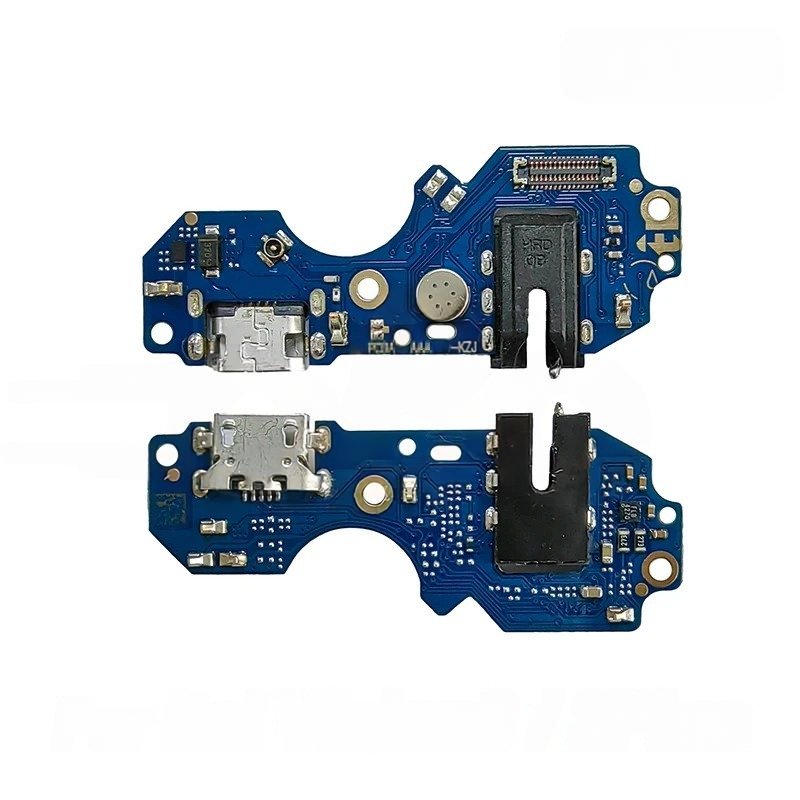

في جهاز itel Vision 3 (الموديل S661L)، ننتقل إلى تصميم يدعم الشحن السريع بقدرة 18W، وهو ما يجعله مختلفاً عن الإصدارات السابقة (Vision 1 & 2) من حيث تحمل المسارات للطاقة. الجهاز يعتمد على بوردة شحن سفلية (Sub-board) تحتوي على منفذ Micro-USB.

• نوع المنفذ: Micro-USB (بـ 5 أطراف تثبيت و5 مسارات داخلية).

• المكونات المدمجة:

  • الميكروفون (Microphone): ميكروفون رقمي حساس يقع بجانب السوكيت.

  • سوكيت الهوائي: نقطة ربط كابل الشبكة (RF).

  • نقاط تلامس الجرس: ريش نحاسية.

  • كونكتر FPC: يربط البوردة السفلية بالبوردة الأم عبر الكيبل المرن.

✅ التوافقات (Compatibility Check)

• itel Vision 3 (S661L):

• itel Vision 3 PLUS (P681L ):

🛠️ نصائح فنية للصيانة (Pro Tips)

1. دعم الشحن السريع (18W): بما أن الجهاز يدعم الشحن السريع، فإن مسار الـ VBUS والـ GND في السوكيت يجب أن يكون لحامهما ممتازاً جداً وقوياً. أي ضعف في اللحام (Cold Solder) سيؤدي لسخونة المنطقة وتوقف الشحن أو ذوبان السوكيت. 🌡️

2. حماية الميكروفون (⚠️): الميكروفون في Vision 3 قريب جداً من السوكيت. عند استخدام “الهيت جن” لتغيير السوكيت المعدني فقط، يجب تغطية الميكروفون بـ Kapton Tape وتوجيه الحرارة من الأسفل أو بزاوية بعيدة. دخول أبخرة الفلاكس سيعطل الميكروفون فوراً.

3. ضعف الشبكة: كالعادة في أجهزة itel، استبدال البوردة بالكامل بقطعة “تجارية” سيؤدي لضعف شديد في إشارة الـ 4G. النصيحة الاحترافية: استبدل السوكيت المعدني فقط وحافظ على البوردة الأصلية (Original) لضمان جودة الفلاتر والشبكة. 📶

4. تثبيت السوكيت: استخدم قصدير ذو جودة عالية لتقوية نقاط التثبيت؛ لأن مستخدمي هذا الجهاز غالباً ما يضغطون بقوة على الشاحن، مما يؤدي لاقتلاع المسارات من البوردة الرقيقة. 🧼

5. فصل البطارية: تذكر دائماً فصل سوكيت البطارية قبل البدء بالعمل لتجنب حدوث “شورت” في دوائر البيانات أو الشحن. 🔌

💡 خطوات الفحص السريع

• قياس مسارات البيانات: إذا كان الجهاز يشحن ببطء شديد، تفحص مساري الـ D+ و D-. في Vision 3، إذا لم تكن هذه المسارات سليمة، لن يفعل الجهاز ميزة الشحن السريع وسيشحن بجهد منخفض جداً. 🔬

• تستر الشحن: استخدم تستر USB؛ في الحالات الطبيعية مع شاحن أصلي، يجب أن تلاحظ سحب أمبير يتناسب مع تقنية الـ 18W.
