مدخل شحن سامسونج A13 5G – M13 5G

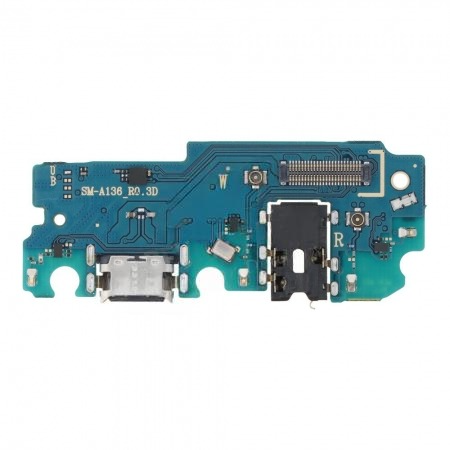

في هذين الموديلين، تأتي وحدة الشحن كلوحة إلكترونية فرعية (Sub-Board) مستقلة تعتمد منفذ USB Type-C.

تضم هذه اللوحة المكونات الحيوية التالية:

• منفذ الشحن (USB Type-C): يدعم الشحن السريع بقدرة 15W.

• منفذ السماعات (3.5mm Jack): مدمج ومحمي بحلقات عزل لمنع دخول الأتربة.

• الميكروفون الرقمي (MEMS): المسؤول عن التقاط الصوت بوضوح عالي.

• سوكت الربط (FPC): يربط البوردة الفرعية باللوحة الأم عبر الفلاتة الرئيسية العريضة.

✅ التوافق (Compatibility Check)

• Samsung Galaxy A13 5G (SM-A136B/DS): النسخة العالمية.

• Samsung Galaxy M13 5G (SM-M136B): النسخة المخصصة لبعض الأسواق.

• التوافق المتبادل: تتوافق بوردة شحن A13 5G تماماً مع M13 5G؛ حيث يتشاركان نفس التصميم الداخلي للهيكل السفلي (Internal Chassis).

💡 أشهر الأعطال وكيفية التشخيص

• فقدان إشارة الـ 5G: بعد استبدال البوردة بقطعة غير أصلية، يلاحظ العميل ضعفاً عاماً في التغطية؛ ناتج عن غياب آيسيات التوجيه (RF Switchers) الموجودة في القطعة الأصلية.

• الشحن الوهمي: ظهور علامة البرق دون ارتفاع نسبة البطارية؛ غالباً بسبب ارتخاء الفلاتة الرئيسية أو تلف منظم الشحن (OVP) على البوردة الفرعية.

• توقف الميكروفون: الطرف الآخر يسمع “هواء” أو لا يسمع شيئاً؛ ناتج عن تلف الميكروفون بسبب الرطوبة أو سوء استخدام أدوات التنظيف المعدنية.

🛠️ نصائح الصيانة للمحترفين (Pro Tips)

• فتح الظهر: الظهر البلاستيكي في A13 5G / M13 5G مثبت بـ “كلبسات” قوية جداً. ابدأ من جهة بيت الشريحة. احذر: زر الباور مدمج به مستشعر البصمة، وفلاتته قصيرة وحساسة جداً؛ افصلها فور رفع الظهر قليلاً. 🧼

• فصل البطارية أولاً: كالعادة، افصل كونكتر البطارية لتجنب حدوث “شورت” في مسار الـ VBUS ($5V$). 🔬

• تغيير السوكت المنفرد: إذا كنت ستغير “سوكيت الـ Type-C” استخدم فلكس SD360 وحرارة 350°C مع تغطية الميكروفون بـ Kapton Tape؛ فالحرارة المباشرة تتلف الميكروفونات الرقمية فوراً.

• تأمين الهوائي: تأكد من تركيب سلك الهوائي (Coaxial Cable) في مكانه الصحيح على البوردة؛ فأي ارتخاء سيجعل الجهاز “خارج التغطية”.
