مدخل شحن هواوي Y9A

في جهاز Huawei Y9a (الموديل FRL-L22 / FRL-L23)، ننتقل لتصميم مختلف كلياً عن الأجيال السابقة؛ حيث يتميز هذا الجهاز بكاميرا أمامية “Pop-up” وتصميم دائري للكاميرات الخلفية، مما جعل توزيع المكونات الداخلية وبوردة الشحن أكثر تعقيداً.

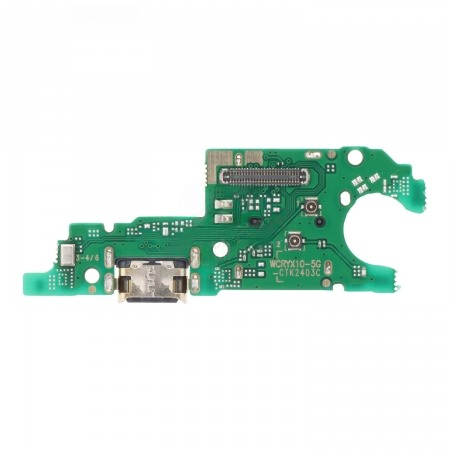

• نوع المنفذ: USB Type-C مدمج على بوردة مستقلة تدعم الشحن السريع بقوة 40 واط (SuperCharge).

• المكونات المدمجة: تشمل البوردة (منفذ الشحن + بيت شريحة الاتصال “SIM Slot” المزدوج + مايك المكالمات الرئيسي + سوكيت فلاتة الربط الرئيسية). 🔌

• ملاحظة هامة: في هذا الموديل، بيت الشريحة يقع مباشرة فوق بوردة الشحن، مما يجعل أي تسرب للسوائل من فتحة الشحن يؤثر فوراً على قراءة الشريحة.

✅ التوافقات الصحيحة (Compatibility Check)

• Huawei Y9a:

🛠️ أبرز الأعطال والنصائح الفنية (Pro Tips)

1. مشكلة “فشل الشحن السريع” (40W): هذا الجهاز يعتمد على بروتوكول شحن سريع خاص بهواوي. استخدام بوردة شحن “تجارية” (Copy) سيجعل الشحن بطيئاً جداً (0.5A) وقد لا يرفع نسبة البطارية نهائياً. الحل الأفضل: لحام مدخل Type-C جديد (الأصلي) على البوردة الأصلية للحفاظ على كفاءة الـ SuperCharge. 🔬

2. خطر فك الظهر (⚠️ تحذير مهني): الظهر في Y9a بلاستيكي “لامع” ولكنه مثبت بغراء قوي جداً. احذر: لا تستخدم حرارة مفرطة لكي لا يتشوه الطلاء الداخلي للظهر، ولا تغلغل بأداة الفك بعمق في المنطقة العلوية بسبب وجود ميكانزم الكاميرا “Pop-up”.

3. مشكلة “لا توجد شريحة” (No SIM): إذا اشتكى العميل من عدم قراءة الشريحة بعد تغيير المدخل، تأكد من نظافة ريش بيت الشريحة ومن عدم وجود قصر (Short) ناتج عن سوء لحام أرجل المنفذ الجديد إذا قمت بلحامه يدوياً. 🧼

4. تأثر المايك الرقمي: المايك في Y9a حساس جداً للحرارة والمنظفات (مثل الثنر). عند تنظيف المدخل أو اللحام، يجب تغطية ثقب المايك تماماً بـ ألمنيوم تيب لتجنب تلفه.

5. تأكد من “فلاتة الربط”: فلاتة الربط في Y9a عريضة وتنقل تياراً عالياً؛ تأكد من عدم وجود أي تفحم في سوكيت الكبس (FPC) على بوردة الشحن لضمان استقرار الشحن والبيانات.

💡 خطوات التشخيص السريع

• فحص الاستهلاك (USB Tester): عند استخدام الشاحن الأصلي، يجب أن يسحب الجهاز تياراً يتراوح بين 2.5A و 3.5A. إذا ثبت السحب على 0.46A، فالمشكلة في مسارات البيانات (D+ / D-) داخل المنفذ أو بوردة شحن لا تدعم البروتوكول السريع.

• قياس الممانعة: استخدم الملتيميتر على وضع “الديود” للتأكد من سلامة مسار الـ VBUS (5 فولت) والتأكد من عدم وجود قصر في ريش بيت الشريحة.
