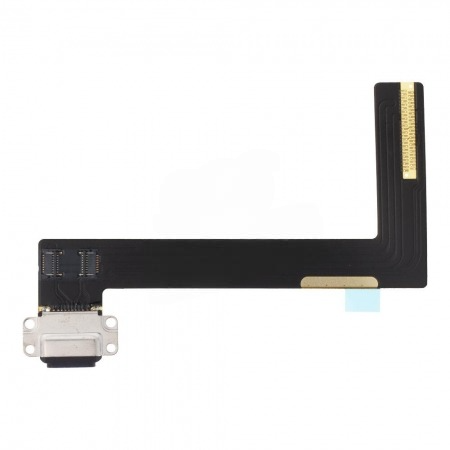

مدخل شحن AIR 2

في جهاز iPad Air 2 (الموديلات A1566 / A1567)، نجد تطوراً كبيراً في التصميم الداخلي مقارنة بالجيل الأول، حيث انتقلت آبل إلى نظام فلاتة الكبس (FPC Connector) بدلاً من اللحام اليدوي، مما يجعل عملية الاستبدال أسرع ولكنها تتطلب حذراً مضاعفاً مع الشاشة.

• نوع المنفذ: Lightning Connector.

• نوع التركيب: فلاتة كبس (Flex Connector). تتصل بالبوردة عن طريق سوكيت FPC عريض، ولا تحتاج نهائياً إلى لحام بالهوت إير أو الكوي.

• المكونات: الفلاتة مسؤولة عن الشحن السريع، نقل البيانات، وتمرير إشارات التحكم في الطاقة.

✅ التوافقات (Compatibility Check)

• iPad Air 2:

🛠️ نصائح الصيانة للمحترفين (Pro Tips)

1. الشاشة المدمجة (⚠️ تحذير شديد): الـ iPad Air 2 هو أول آيباد بشاشة “مغلفة” (Fully Laminated)، أي أن التاتش والـ LCD قطعة واحدة ملتصقة. فتح الجهاز يتطلب حرارة (75°C) وصبر شديد، لأن كسر الشاشة يعني تكلفة باهظة جداً تفوق قيمة الإصلاح. 🧼

2. فصل البطارية (Safety First): ريش البطارية في الـ Air 2 تقع تحت البوردة. يجب استخدام “Battery Isolation Pick” لعزل الطاقة فور رفع الشاشة. تنبيه: إذا قمت بفك أو تركيب فلاتة الشحن والبطارية متصلة، فقد تتسبب في حرق آيسي الإضاءة أو آيسي الشحن. 🔬

3. مسار الفلاتة: الفلاتة تمر تحت حافة اللوحة الأم وتتثبت في مكانها ببراغي في الشاسيه. تأكد من إحكام شد البراغي لضمان عدم اهتزاز المنفذ عند إدخال الكابل، مما يمنع تمزق الفلاتة مستقبلاً.

4. فلاتة زر الهوم (Touch ID): فلاتة البصمة في الـ Air 2 تمر بجانب منطقة الفتح في الأسفل وتتصل بالشاشة. احذر عند استخدام أدوات الفتح المعدنية لكي لا تقطعها، لأن خاصية البصمة مرتبطة بالبوردة ولا يمكن تعويضها.

5. تأمين السوكيت: بعد كبس الفلاتة في البوردة، تأكد من وضع “اللاصق الأسود” أو الإسفنجة الأصلية فوق السوكيت لضمان عدم انفصاله نتيجة سقوط الجهاز أو الصدمات.

💡 تشخيص الأعطال السريع (Diagnosis)

• الشحن من جهة واحدة: إذا كان الجهاز يشحن عند قلب كابل الـ Lightning فقط، فهذا دليل على تآكل “الريش” النحاسية داخل المنفذ، ويجب استبدال الفلاتة.

• سحب تيار 0.46A ثابتاً: إذا كانت الفلاتة جديدة والبطارية سليمة، فالمشكلة غالباً في آيسي الشحن (Tristar/Hydra IC)، خاصة إذا كان الجهاز يفرغ الشحن بسرعة وهو مطفأ.

• عدم التعرف على الكمبيوتر: ابدأ بتنظيف المنفذ بملقط دقيق؛ تراكم “الوبر” يمنع مسارات البيانات من التلامس بشكل صحيح.
