مدخل شحن INFINIX NOTE 8

في جهاز Infinix Note 8 (الموديل X671)، يعتمد نظام الشحن على مدخل من نوع Type-C مثبت على بوردة سفلية (Sub-board) متطورة. هذا الجهاز يتميز بدعمه للشحن السريع بقدرة 18 واط، مما يجعل سلامة المسارات أمراً حيوياً.

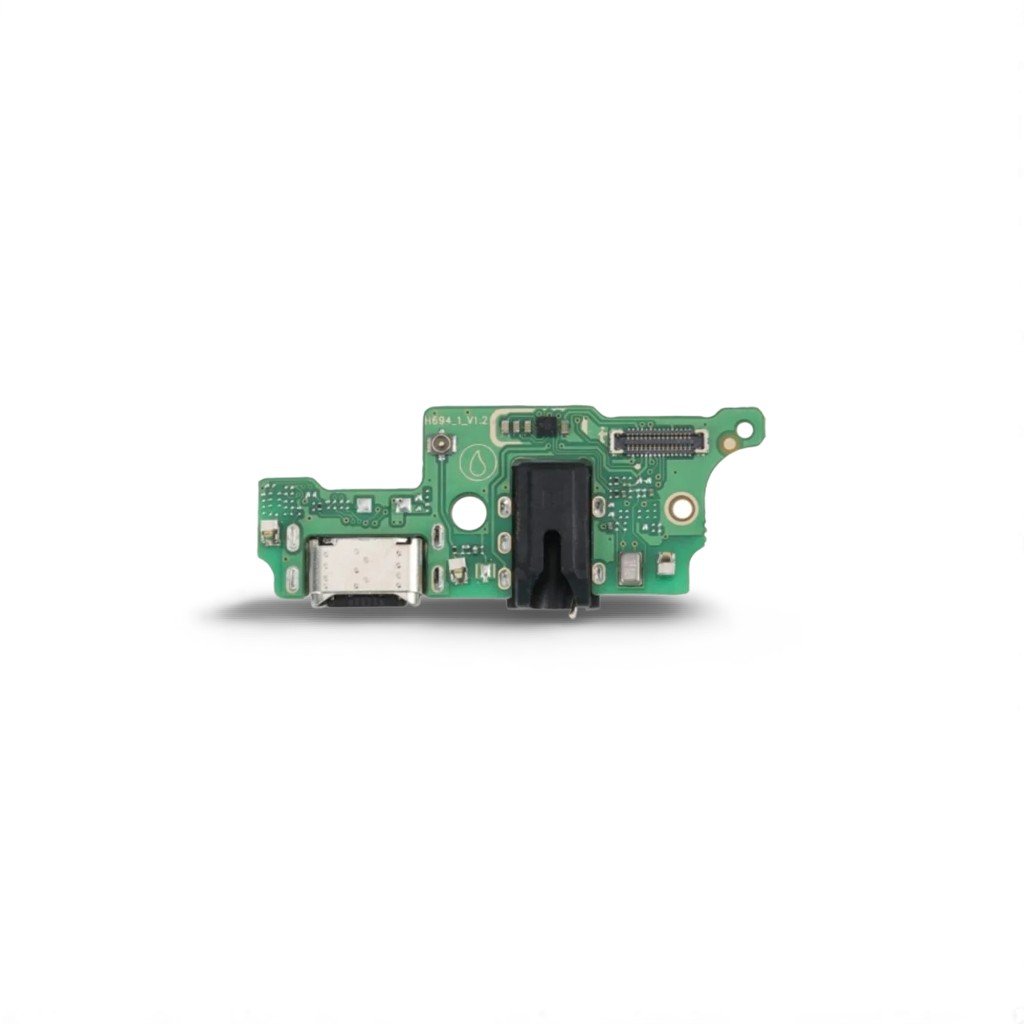

تتكون البوردة السفلية في Infinix Note 8 من:

• سوكيت الشحن (USB Type-C): سوكيت قوي بـ 16 رجلاً (Pins) داخلية، مسؤول عن الشحن السريع ونقل البيانات (OTG).

• الميكروفون الرقمي (Digital Mic): يقع في الجهة المقابلة للسوكيت، وهو حساس جداً للحرارة الزائدة.

• مدخل سماعة الأذن (Audio Jack): مدمج في نفس البوردة.

• سوكيت فلاتة الربط الرئيسية: الذي ينقل تيار الشحن وبيانات الشاشة وإشارات الشبكة للوحة الأم.

✅ التوافق (Compatibility Check)

• Infinix Note 8 (X671)

• ⚠️ تنبيه: بوردة Infinix Note 8i (X683) تختلف في الأبعاد وتوزيع المكونات، لذا لا يمكن تركيبها مكان نسخة Note 8 العادية

💡 أشهر الأعطال وكيفية التشخيص

• الشحن بجهة واحدة فقط: في مداخل Type-C، غالباً ما يكون السبب تراكم الأتربة في جهة واحدة أو تآكل السنون الداخلية.

• توقف الشحن السريع: إذا كان الجهاز يشحن ببطء شديد (أقل من 0.5A)، فهذا دليل على فصل في مسارات البيانات (D+ / D-) أو تلف في السوكيت نفسه.

• فصل الشبكة مع الشحن: إذا تلاشت إشارة الشبكة فور توصيل الكابل، فهذا يشير إلى وجود “قفلة” أو تداخل في الترددات بسبب سوكيت تجاري رديء.

🛠️ نصائح الصيانة للمحترفين (Pro Tips)

1. حماية الميكروفون: عند استخدام الهوت إير لتغيير السوكيت، يجب تغطية الميكروفون تماماً بعازل حراري (Kapton Tape). أبخرة الفلكس أو الحرارة المباشرة ستؤدي لتلفه فوراً. 🔬

2. درجة الحرارة: استخدم درجة حرارة بين 340-360 درجة مئوية. سوكيتات Type-C تحتوي على بلاستيك داخلي دقيق، والحرارة المفرطة قد تذيبه وتجعل المدخل غير صالح للاستخدام.

3. إعادة اللحام (Touch-up): بعد تركيب السوكيت الجديد، استخدم كاوية سن رفيع وفلكس أصلي لإعادة التمشيط على أرجل البيانات الخلفية لضمان ثبات الشحن والتعرف على الكمبيوتر. 🧼

4. تأمين كابل الهوائي: تأكد من كبس سوكيت الأنتينا (الكيبل الأسود الرفيع) جيداً. في Note 8، أي ارتخاء في هذا الكابل سيجعل إشارة الـ 4G ضعيفة جداً.

5. تنظيف فلاتة الربط: قبل إغلاق الجهاز، نظف سوكيت فلاتة الربط العريضة بكحول أيزوبروبيل لضمان وصول كامل فولت الشحن للبوردة العلوية دون فقد (Voltage Drop).

⚠️ تنبيه فني هام

يُفضل دائماً في أجهزة Infinix Note 8 تغيير السوكيت فقط والاحتفاظ بالبوردة الأصلية؛ لأن البوردات البديلة (Copy) غالباً ما تفتقر لقطع الحماية من الارتفاع المفاجئ في الجهد، وقد تسبب ضعفاً في استقبال الشبكة وجودة صوت الميكروفون.
