مدخل شحن OPPO A3S

في جهاز Oppo A3s (الموديل CPH1803 / CPH1853)، نعود إلى أحد أكثر التصاميم انتشاراً في فئة أوبو الاقتصادية، والذي يعتمد على منفذ Micro-USB وبوردة شحن سفلية (Sub-board) متصلة بكيبل مرن عريض.

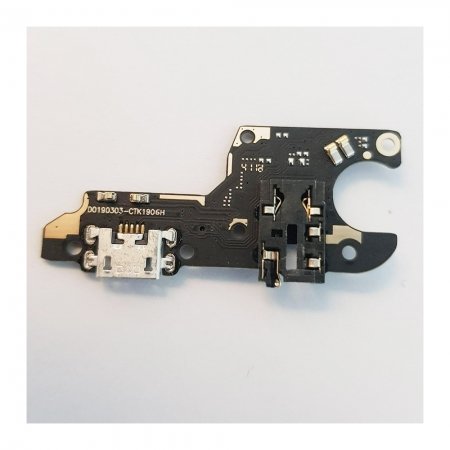

البوردة السفلية لموديل A3s تحتوي على:

• 🔌 منفذ Micro-USB: المسؤول عن الشحن ونقل البيانات.

• 🎤 الميكروفون (Microphone): ميكروفون رقمي مدمج.

• 🎧 منفذ السماعات (Audio Jack): مدخل 3.5 ملم مدمج في نفس البوردة.

• 📶 سوكيت الهوائي: مدخل صغير لسلك الشبكة (Coaxial Cable).

• 🔗 كونكتر الكيبل الرئيسي: يربط البوردة السفلية بالبوردة الأم.

✅ التوافقات الصحيحة (Compatibility Check)

• Oppo A3s: الموديلات CPH1803 / CPH1853 .

• Oppo A5 (نسخة 2018): الموديل CPH1809 .

• Realme C1: الموديل RMX1811 .

🛠️ أبرز الأعطال والنصائح الفنية (Pro Tips)

1. الشحن الوهمي (Charging No Increase): في A3s، غالباً ما يكون السبب هو ضعف في “ريش” كونكتر الكيبل المرن العريض (Main Flex) أو تأكسدها. تأكد من تنظيف الكونكتر في الجهتين (البوردة الأم والسفلية) قبل تبديل السوكيت.

2. حماية الميكروفون (⚠️): الميكروفون في هذا الموديل حساس جداً. عند استخدام “الهيت جن” لتغيير السوكيت المعدني فقط، يجب تغطية الميكروفون بـ Kapton Tape وتوجيه الحرارة بعيداً عنه لتجنب تلف “الغشاء” الداخلي للميكروفون.

3. ضعف الشبكة: البوردات “التجارية” (Copy) لهذا الموديل تفتقد لملفات تقوية الإشارة وفلاتر الـ 4G. النصيحة: بما أنك خبير في الـ Micro-soldering، الأفضل دائماً هو تغيير سوكيت الـ Micro-USB المعدني فقط للحفاظ على جودة الميكروفون والشبكة الأصلية. 🔬

4. فحص مسارات البيانات: إذا كان الجهاز يشحن ولكن لا يظهر على الكمبيوتر، تفقد مسارات الـ D+ والـ D-؛ ففي هذا الموديل غالباً ما تنخلع نقاط اللحام من البوردة نتيجة اهتزاز السوكيت.

5. فصل البطارية: تذكر دائماً فصل سوكيت البطارية قبل البدء بالعمل لتجنب حدوث “شورت” في مسار الـ VBUS قد يضرب آيسي الشحن الرئيسي. 🔌
