مدخل شحن OPPO A74 4G

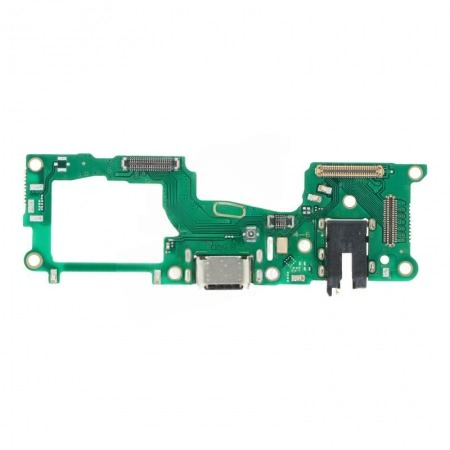

في جهاز Oppo A74 (نسخة الـ 4G)، والمعروف تقنياً بالموديل CPH2219، نجد بوردة شحن سفلية (Sub-board) متطورة تدعم الشحن السريع بقدرة 33W (SuperVOOC)، وهذا يعني أن جودة التوصيل في منفذ الـ Type-C حاسمة جداً لأداء الجهاز.

تحتوي بوردة A74 4G على المكونات التالية:

• 🔌 منفذ Type-C: يدعم الشحن السريع بقدرة 33 واط (يحتوي على مسارات تيار عالي).

• 🎤 الميكروفون (Microphone): ميكروفون رقمي مدمج عالي الحساسية.

• 🎧 منفذ السماعات (Audio Jack): مدخل 3.5 ملم مدمج.

• 📶 دوائر الإشارة: نقاط تلامس ذهبية لسلك الشبكة (Coaxial Cable) مع فلاتر حماية وتردد.

• 🔗 كونكتر الـ FPC: يربط البوردة السفلية بالبوردة الأم عبر الكيبل المرن العريض (Main Flex).

✅ التوافقات الصحيحة (Compatibility Check)

• Oppo A74 (4G): الموديل CPH2219 .

• Oppo A95 (4G): الموديل CPH2365 .

🛠️ أبرز الأعطال والنصائح الفنية (Pro Tips)

1. مشكلة “الشحن البطيء” أو “توقف SuperVOOC”: نظراً لأن الجهاز يدعم 33 واط، فإن أي اتساخ أو أكسدة في “ريش” السوكيت ستؤدي لفقدان ميزة الشحن السريع. جرب التنظيف العميق أو إعادة لحام أرجل السوكيت الـ 24 تحت المجهر. 🔬

2. حماية الميكروفون (⚠️): الميكروفون في هذا الموديل يقع في منطقة مكشوفة قريبة من السوكيت. عند استخدام “الهيت جن” لتغيير سوكيت الـ Type-C فقط، يجب تغطية فتحة الميكروفون بـ Kapton Tape وتوجيه الحرارة للخارج لتجنب تلف الحساس.

3. ضعف الشبكة: البوردات “التجارية” (Copy) لهذا الموديل تسبب ضعفاً شديداً في الـ 4G والـ Wi-Fi لأنها تفتقد لمكونات الفلترة الأصلية. النصيحة: يفضل دائماً تغيير سوكيت الـ Type-C المعدني فقط والحفاظ على البوردة الأصلية في الجهاز.

4. فحص مسارات الـ CC: إذا كان الجهاز يشحن ببطء شديد أو لا يتعرف على الشاحن الأصلي، تفقد مسارات الـ CC1 والـ CC2؛ فهما المسؤولان عن التفاوض مع الشاحن لتفعيل الـ SuperVOOC.

5. فصل البطارية: تذكر دائماً فصل سوكيت البطارية قبل البدء بالعمل لتجنب حدوث “شورت” في مسار الـ VBUS العالي. 🔌
