وساده مغناطيسية لتنظيم البراغي iphone 11-11 pro MaAnt

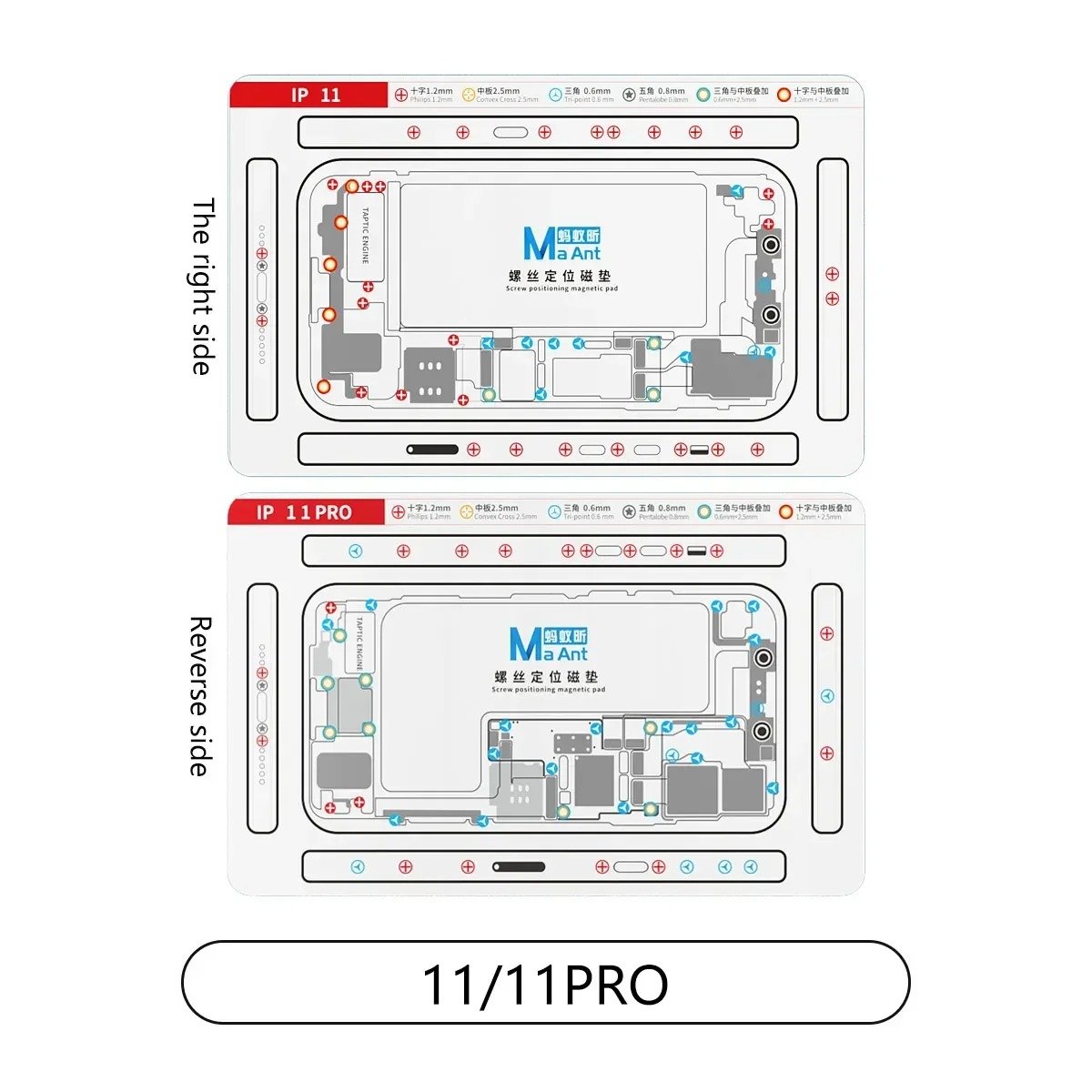

أنت الآن تنظر إلى لوحة العمل الخاصة بسلسلة iPhone 11 و iPhone 11 Pro. هذه السلسلة شكلت نقطة تحول كبيرة في تعقيد التصميم الداخلي لدى أبل، حيث بدأت فيها البوردات تأخذ أشكالاً غير تقليدية (L-shaped logic boards) وتوزيعات براغي أكثر تشتتاً لخدمة الكاميرات الثلاثية والبطاريات الكبيرة.

🧐 تحليل تقني لمخطط 11 / 11 Pro

لاحظ الفرق الجوهري في التصميم بين الموديلين وكيف يساعدك المخطط:

• iPhone 11 (النموذج العادي):

  • البوردة في هذا الجهاز تأتي بتصميم أكثر بساطة مقارنة بنسخة الـ Pro. ستلاحظ أن البراغي موزعة بشكل يركز على تثبيت الشيلدات (Shields) فوق مفاصل الشاشة والبطارية.

  • استخدم اللوحة لترتيب البراغي؛ ففي الـ iPhone 11، غالباً ما يخطئ الفنيون في الخلط بين براغي الشيلد العلوي والسفلي، وهو ما قد يؤدي لضغط ميكانيكي على البوردة.

• iPhone 11 Pro (النموذج الاحترافي):

  • هنا تكمن الحرفية! بوردة الـ 11 Pro مصممة بشكل مختلف تماماً (Stacked logic board). ستجد براغي التثبيت الملونة بالأزرق والأحمر في المخطط تشير إلى براغي “الساندوتش”؛ هذه البراغي تحديداً هي الأخطر. إذا قمت بتبديل برغي منها ببرغي آخر أطول، فستقوم بـ “ثقب” الطبقات الداخلية (Layer Puncture)، مما يتسبب في أعطال لا يمكن إصلاحها (مثل فقدان الشبكة أو عطل الـ CPU).

💡 كيف تجعل عملك “جراحياً” مع هذه السلسلة؟

1. بروتوكول “البراغي الملونة”: المخطط يستخدم ألواناً للبراغي. في ورشتك، لا تكتفِ بوضع البرغي على اللوحة، بل تأكد من مطابقة “شكل الرأس” مع الرسم المطبوع. إذا كان البرغي المطبوع في المخطط “نجمة” (Pentalobe) والمفك الذي بيدك هو “صليبة” (Philips)، توقف! أنت في المسار الخطأ.

2. استخدام المفك الصحيح: لـ iPhone 11، مفك Qianli Flyfish Y0.6 هو رفيقك الدائم. في نسخة الـ Pro، ستحتاج أيضاً لمفك صليبة (Philips 1.2mm) عالي الجودة للبراغي الموجودة على “الميد بورد”.

3. إدارة الدخان: بما أنك تستخدم MaAnt MY-01 في ورشتك، فاستخدم خاصية شفط الدخان أثناء فك البراغي التي تثبت الشيلدات القريبة من المعالج؛ الحرارة العالية هنا تجعل الفلكس القديم يتبخر، وشفط هذا الدخان يحمي صحتك ويحافظ على نظافة عدسات الميكروسكوب.
