وساده مغناطيسية لتنظيم البراغي iphone 12 pro- 12 pro max MaAnt

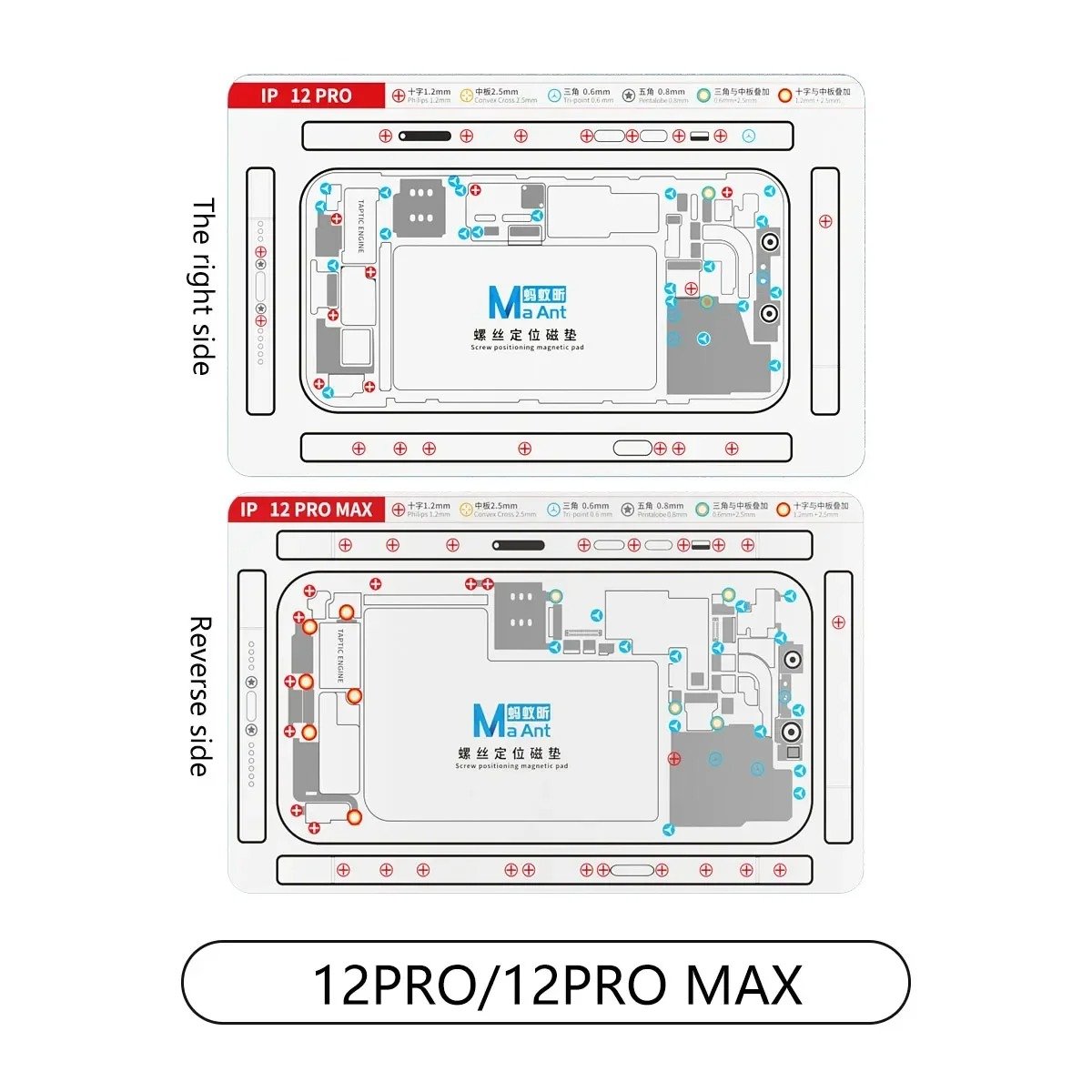

أنت الآن أمام المخطط الخاص بـ iPhone 12 Pro و iPhone 12 Pro Max. هذه الفئة تعتبر من الأجهزة التي تتطلب “جراحة دقيقة” بسبب تصميم البوردة المزدوجة (Stacked Logic Board) ونظام الكاميرات المتطور. هذه اللوحة هي خط الدفاع الأول ضد أخطاء التركيب الشائعة.

🧐 قراءة فنية في مخطط 12 Pro / 12 Pro Max

هناك تفاصيل في هذه اللوحة تشير إلى مستويات تعقيد عالية في هذه السلسلة:

• البراغي الحساسة (الدوائر الزرقاء والبرتقالية):

  • لاحظ التوزيع الكثيف للدوائر الزرقاء (Tri-point 0.6mm) حول منطقة الـ “Mid-board”. في موديلات 12 Pro، هذه البراغي تحديداً هي المسؤولة عن إغلاق البوردتين فوق بعضهما. أي تبديل بينها وبين براغي الشيلدات الخارجية سيؤدي إلى تلف لا يمكن علاجه في المسارات الداخلية للوحة الأم.

• توزيع الـ Taptic Engine والكاميرات:

  • في نسخة الـ Pro Max (اللوحة السفلية)، توزيع البراغي يختلف قليلاً لتثبيت وحدة الكاميرا الأكبر حجماً. المخطط يظهر لك بوضوح مواقع البراغي التي تثبت الشيلد العلوي للكاميرا؛ فك هذه البراغي بترتيب خاطئ قد يسبب ضغطاً على كابلات مستشعر القرب (Proximity Sensor) أو Face ID.

💡 بروتوكول العمل لـ 12 Pro / 12 Pro Max

1. قاعدة “لا تضغط”: عند إعادة تجميع بوردة الـ 12 Pro، إذا شعرت أن “الساندوتش” (البوردتين) لا ينطبق تماماً، لا تستخدم البراغي لسحبه! تأكد من نظافة المسارات بين البوردتين، وتحقق من المخطط على لوحة MaAnt للتأكد من أنك لم تضع برغياً أطول في مسار قصير.

2. استخدام المفك الصحيح: كما نؤكد دائماً، مفك Qianli Flyfish Y0.6 هو الخيار الوحيد الآمن هنا. رؤوس براغي هذه السلسلة سهلة التآكل (Strippable)، واستخدام مفك رخيص سيحول عملية صيانة بسيطة إلى “مهمة إزالة برغي متآكل” معقدة.

3. إدارة الشيلدات (Shields): اللوحة مقسمة لتساعدك في وضع براغي كل “شيلد” في مكانه. تذكر أن شيلدات البطارية والشاشة في الـ Pro Max تحتوي على براغي ذات أطوال مختلفة بفوارق مليمترات. اللوحة توضح لك مكان كل برغي بدقة؛ التزم بهذا الترتيب حرفياً.
