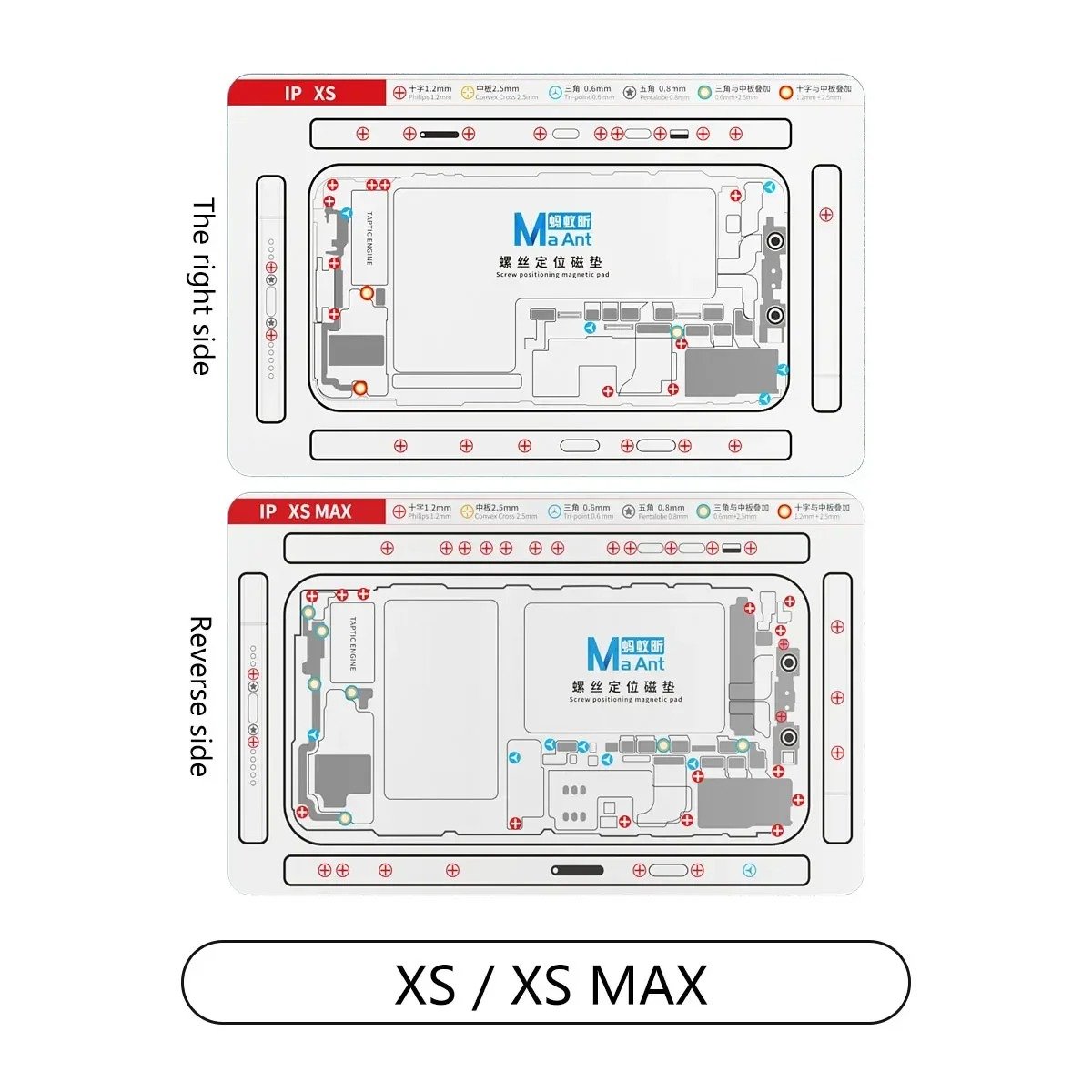

وساده مغناطيسية لتنظيم البراغي iphone xs-xs max MaAnt

أنت الآن أمام “خريطة الكنوز” الخاصة بأجهزة iPhone XS و iPhone XS Max. هذه الأجهزة تعتبر مرحلة انتقالية مهمة في تصميم بوردات أبل، حيث بدأت فيها التعقيدات الحقيقية في توزيع البراغي بسبب كبر حجم الـ Taptic Engine ونظام الكاميرات المزدوج.

🧐 قراءة تقنية في مخطط XS / XS Max

تلاحظ في هذه اللوحة تباينًا مثيرًا للاهتمام:

• تباين البوردة:

  • iPhone XS: البوردة الأم (Logic Board) في XS أكثر تماسكاً ومواقع البراغي فيها متقاربة جداً، مما يجعل “الخطأ في اختيار البرغي” كارثياً.

  • iPhone XS Max: يمتلك مساحة أكبر قليلاً، ولكن بوردته الأم تحتوي على براغي إضافية لتثبيت الشيلدات (Shields) الكبيرة التي تغطي المعالج والذاكرة، وذلك لتوفير تبريد أفضل للنسخة الكبيرة.

• البراغي الملونة:

  • لاحظ الدوائر الخضراء والزرقاء: هذه تشير غالباً إلى البراغي التي تثبت “الميد بورد” (المسافة بين البوردتين)، وهي أهم براغي في الجهاز. إذا قمت بتبديلها ببراغي أخرى، فلن يتم إغلاق “الساندوتش” بشكل سليم، مما يؤدي لمشاكل في الشبكة أو عطل في الـ Face ID.

💡 نصائح  للتعامل مع XS / XS Max

1. حماية Face ID: في كلا الموديلين، كابل الـ Face ID يمر بجانب مجموعة براغي علوية. عند استخدامك لقلم MaAnt B1 أو أي أداة كشط، كن حذراً جداً في المنطقة العلوية. استخدم اللوحة للتأكد من أن كل برغي في مكانه الصحيح، لأن الضغط غير المتساوي من برغي طويل قد يضغط على كابل الـ Face ID ويؤدي لتلفه.

2. استخدام المفك الصحيح: استخدم مفك Qianli Flyfish Y0.6 بدقة. براغي XS/XS Max حساسة جداً، والصدأ غالباً ما يتكون حول براغي الـ Taptic Engine. إذا شعرت بمقاومة، لا تضغط، بل استخدم قطرة صغيرة من المذيب لتسهيل الفك.

3. إدارة الـ Taptic Engine: هذا المكون في XS Max كبير ومثبت ببراغي متعددة. قم بفكها بالترتيب الموضح على لوحة MaAnt لضمان عدم إجهاد البوردة
