آي سي الشحن | 338S00946-B0 Charging IC

المتحكم الرئيسي لمنفذ USB-C وإدارة الشحن السريع

يُعد الآي سي 338S00946-B0 حجر الزاوية في دائرة الشحن لأجهزة آبل الحديثة التي تعتمد على منفذ USB-C. يقوم هذا المكون بمهام معقدة تشمل التعرف على نوع الشاحن، تنظيم الجهد الداخلي (VBUS)، وحماية الدائرة من الارتفاع المفاجئ في التيار، بالإضافة إلى إدارة نقل البيانات عبر المنفذ.

✅ الأجهزة المتوافقة (Compatibility)

هذا الرقم المصنعي (Part Number) مرتبط بالهندسة الداخلية لأحدث سلاسل الآيفون:

• 🔹 iPhone 16 Pro

• 🔹 iPhone 16 Pro Max

🛠️ أعراض التلف الشائعة (Common Failures)

1. توقف الشحن التام: عدم استجابة الجهاز عند توصيل سلك الـ USB-C.

2. مشاكل الـ PD (Power Delivery): الجهاز يشحن ببطء شديد ولا يدعم الشحن السريع رغم استخدام شاحن أصلي.

3. فقدان الاتصال بالكمبيوتر: تعذر التعرف على الجهاز عبر وضع الـ DFU أو الـ Recovery، وفشل نقل البيانات.

4. تسريب الشحن (Battery Drain): استهلاك سريع للبطارية حتى والجهاز مغلق نتيجة وجود “شورت” داخلي بسيط في الآي سي.

5. حرارة في منطقة الشحن: سخونة تتركز أسفل المعالج (حيث يقع الآي سي) بمجرد توصيل الشاحن.

✨ المواصفات التقنية (Specs)

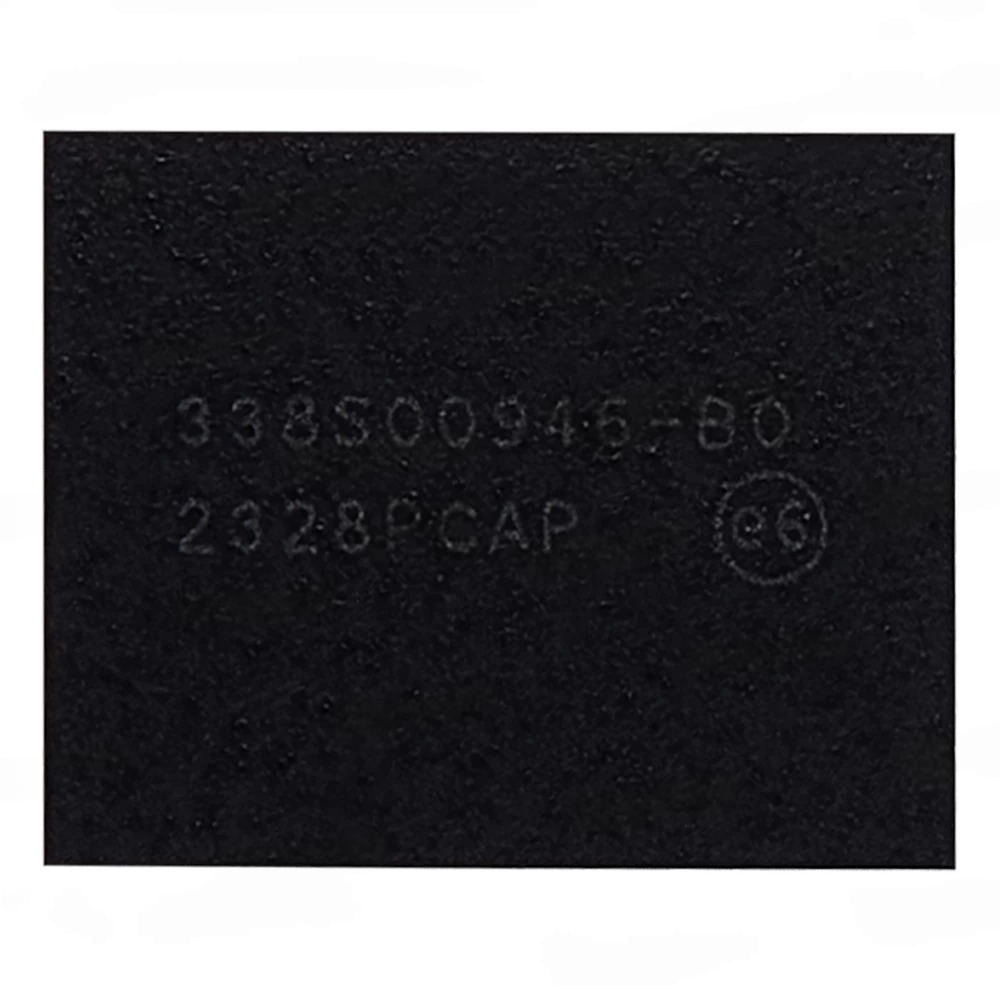

• ⚙️ الرقم المصنعي: 338S00946-B0.

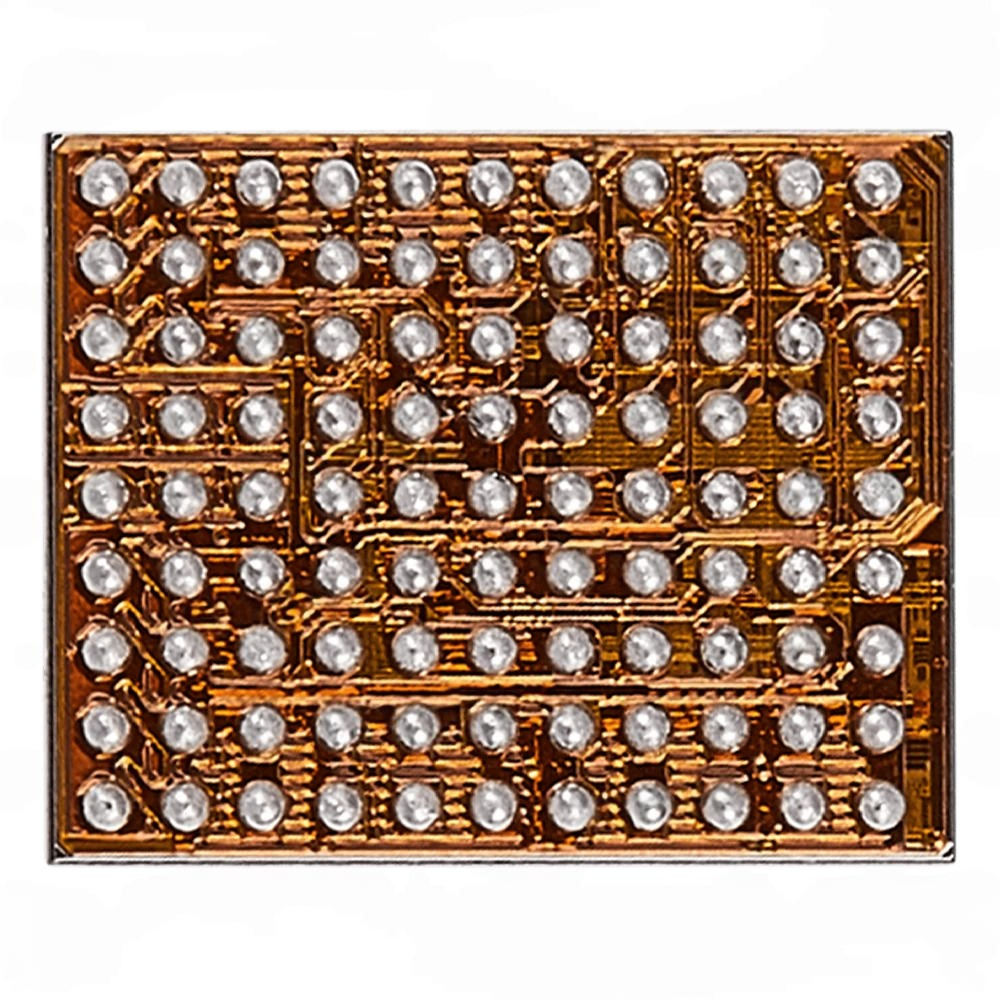

• 📏 نوع التغليف: BGA (Ball Grid Array) دقيق جداً (Micro-Pitch).

• 🛡️ الوظيفة: تحكم كامل في بروتوكولات الشحن السريع، وحماية (OVP/OCP)، وإدارة مسارات البيانات (Data Lines).

• 📍 الموقع: يقع على اللوحة الأم (Logic Board) في منطقة قريبة من مدخل فلاتة الشحن لضمان كفاءة نقل التيار.

👨‍🔧 توصيات “فني الصيانة” (Technical Advice)

• ⚠️ الدقة المتناهية: بما أن هذا الآي سي مخصص لجهاز iPhone 16 Pro، فإن اللوحة الأم (Motherboard) رقيقة جداً ومصنوعة من عدة طبقات. تجنب الحرارة المرتفعة لفترات طويلة لمنع “انتفاخ” البوردة أو تضرر المعالج القريب.

• ⚙️ فحص المنفذ أولاً: قبل رفع الآي سي، تأكد من سلامة “كونكتر” الشحن الداخلي؛ ففي جيل الـ USB-C، غالباً ما تتضرر أسنان المنفذ أو تتراكم الأتربة مما يعيق الاتصال.

• 🧪 درجة حرارة الفك: ننصح باستخدام حرارة بين 335°C – 350°C مع فوهة هواء (Nozzle) مناسبة لحجم الآي سي لتركيز الحرارة عليه فقط.

• 🔍 القياس قبل الرفع: قم بقياس ممانعة (Diode Mode) على مكثفات خط الـ VBUS وخطوط الـ CC1/CC2؛ فإذا كانت الممانعة سليمة، قد يكون العطل برمجياً أو في البطارية.
