آي سي شحن Charging IC SN2611A0 U3300

⚡ آي سي الشحن SN2611A0 | Charging IC (U3300)

المكون الرئيسي لإدارة دورة الشحن وحماية البطارية

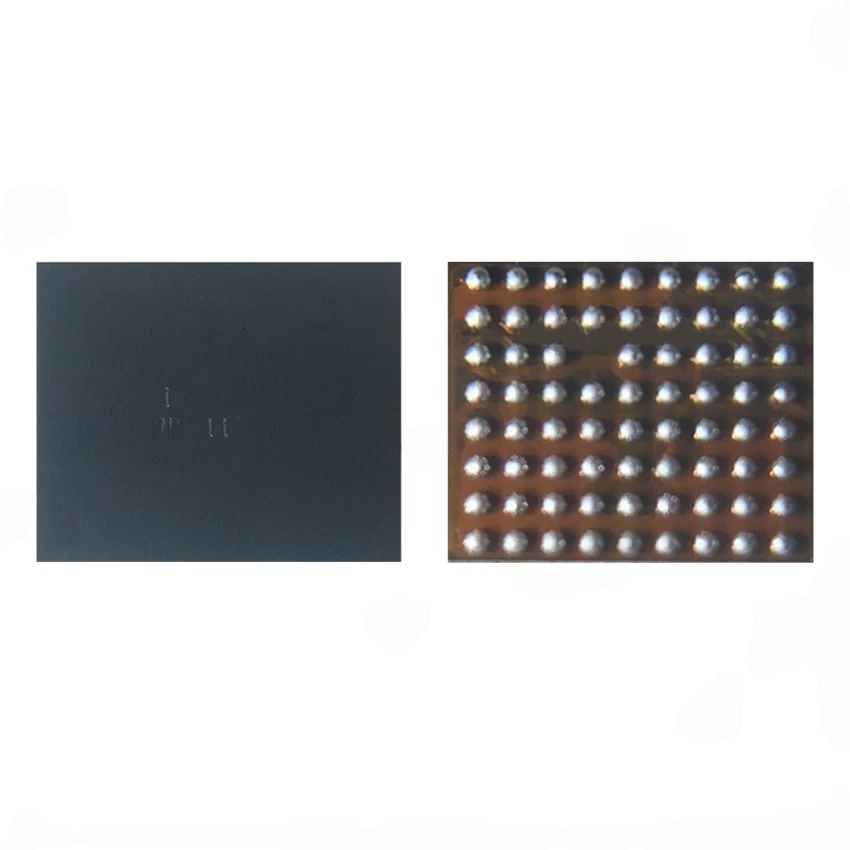

يعتبر SN2611A0 القلب النابض لدائرة الشحن في أجهزة آيفون، حيث يقوم بتنظيم الجهد والتيار القادم من منفذ الشحن وتوزيعه على البطارية وبقية مكونات الجهاز. استبدال هذه القطعة هو الحل الجذري لمشاكل الشحن الوهمي أو توقف الشحن تماماً نتيجة الصدمات الكهربائية أو استخدام شواحن غير أصلية.

✅ الأجهزة المتوافقة (Compatibility)

هذا الآي سي (U3300) يستخدم في فئات iPhone الرائدة التالية:

• 🔹 iPhone 13 Series: (13 Mini, 13, 13 Pro, 13 Pro Max).

• 🔹 iPhone 14 Series: (14, 14 Plus, 14 Pro, 14 Pro Max).

🛠️ المواصفات التقنية (Specs)

• 🆔 الرقم المصنعي: SN2611A0.

• 📍 الموقع على البوردة: U3300 (Main Power/Charging Section).

• 🔧 نوع التغليف (Package): BGA (Ball Grid Array) عالي الدقة.

• ⚡ الوظيفة: تنظيم جهد الشحن (VBUS)، إدارة مسار الـ USB، والتحكم في دورة شحن بطارية الليثيوم.

✨ أعراض التلف الشائعة (Repair Symptoms)

يتم استبدال هذا الآي سي عند ظهور المشاكل التالية:

• 🔋 الشحن الوهمي: يظهر شعار الشحن لكن النسبة لا تزيد.

• 🔌 عدم التعرف على الشاحن: الجهاز لا يشعر بسلك الشحن نهائياً.

• 🌡️ الحرارة الزائدة: ارتفاع حرارة البوردة في منطقة الـ U3300 عند توصيل الشاحن.

• 📉 استنزاف البطارية: تسريب تيار عالي حتى والجهاز في وضع السكون.

• 🚫 توقف الجهاز: في حالات الشورت الصريح (Short Circuit) قد يتسبب في توقف الجهاز عن العمل تماماً.

👨‍🔧 توصيات “فني الصيانة” (Technical Advice)

• ⚠️ الدقة في الشبلنة: نظراً لصغر حجم الكرات (Balls) تحت الآي سي، يفضل استخدام شبلونة (Stencil) عالية الجودة ومعجون قصدير $183^{\circ}C$ لضمان ثبات النقاط.

• 🌡️ الحرارة المناسبة: عند الرفع، استخدم حرارة متوازنة مع تدفق هواء هادئ لتجنب تطاير المكونات الصغيرة المجاورة (Capacitors & Resistors).

• 🧪 الفحص المسبق: قبل التغيير، تأكد من سلامة فلاتة الشحن وقياس ممانعات كونكتر البطارية للتأكد من أن الخلل فعلياً من الـ IC وليس من مسار الـ VCC_MAIN.
