كيبل أنتينا S20 ULTRA

في جهاز Samsung Galaxy S20 Ultra (الموديل SM-G988)، تعتمد منظومة الشبكة على كابلات أنتينا (Antenna Coaxial Cables) دقيقة جداً تربط بين اللوحة الأم العلوية واللوحة السفلية، بالإضافة إلى فلاتات الربط العريضة التي تحمل مسارات الإشارة الرقمية.

يتضمن الـ S20 Ultra نوعين من الكابلات المسؤولة عن الشبكة:

1. الكابلات المحورية (Coaxial Cables): وهي كابلات رفيعة (غالباً باللون الأزرق والأبيض) تربط دوائر الراديو (RF) بين البوردة العلوية والسفلية.

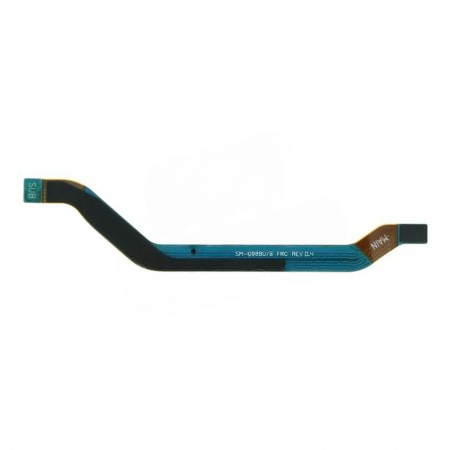

2. فلاتات الربط (Main Flex): في هذا الموديل، تمر أغلب إشارات الـ 5G والترددات العالية عبر فلاتات الربط العريضة، لذا فإن أي خلل فيها يؤثر فوراً على قوة الإشارة.

✅ التوافق (Compatibility Check)

• Samsung Galaxy S20 Ultra (G988)

• ⚠️ تنبيه: تأكد من طلب النسخة الصحيحة (Global vs USA) إذا كنت تغير اللوحة السفلية، أما الكابلات المحورية فهي موحدة غالباً.

💡 أشهر الأعطال وكيفية التشخيص

• إشارة ضعيفة جداً أو “لا توجد خدمة”: غالباً ما يكون السبب هو انفصال أحد رؤوس الكابل المحوري الصغير عن السوكيت نتيجة سقطة قوية.

• توقف الـ 5G أو الـ 4G فقط: إذا كان الجهاز يلتقط شبكة ضعيفة (E) ولا يلتقط السرعات العالية، افحص فلاتات الربط العريضة، فقد يكون هناك مسار إشارة مقطوع.

• تسخين في منطقة الهوائيات: دليل على وجود “شورت” في الكيبل أو أن رأس الكيبل ملامس للشاسيه المعدني بشكل خاطئ.

🛠️ نصائح الصيانة للمحترفين (Pro Tips)

1. طريقة الفك (Glass Back): جهاز S20 Ultra يفتح من الخلف. الظهر زجاجي وحساس جداً للكاميرات الضخمة. استخدم حرارة منتظمة (70°C) وافتح بحذر لتجنب كسر الظهر. 🧼

2. حماية رؤوس الأنتينا: عند تركيب الكابل المحوري (Coaxial)، يجب أن تسمع صوت “تكة” خفيفة. لا تضغط بقوة مفرطة؛ لأن السوكيت على البوردة ضعيف جداً وسهل الكسر، وإذا كسر ستحتاج لعملية “جيمبر” معقدة تحت الميكروسكوب. 🔬

3. مسار الكيبل: تأكد من وضع الكابلات في “المجرى” المخصص لها في جانب البطارية. إذا برز الكيبل للخارج، سيتم ضغطه عند إغلاق الظهر الزجاجي مما قد يؤدي لقطعه أو كسر الزجاج.

4. فحص سوكيت الـ FPC: نظف نقاط التلامس على اللوحة الأم واللوحة السفلية بكحول أيزوبروبيل؛ فغالباً ما تتراكم الأكسدة وتضعف الإشارة.

5. تنبيه البراغي: في هذا الموديل، بعض البراغي التي تثبت أغطية الحماية تعمل أيضاً كـ “أرضي” (Ground) للأنتينا. فقدان برغي واحد أو عدم ربطه جيداً قد يضعف الشبكة بشكل ملحوظ.

⚠️ تنبيه فني هام

في أجهزة S20 Ultra، تدعم الشبكة تقنية mmWave (في بعض النسخ)، وتوجد وحدات أنتينا إضافية على جوانب الجهاز. إذا قمت بتغيير الشاسيه (Frame)، تأكد من نقل هذه الوحدات بعناية لأنها ملتصقة بغراء قوي جداً وتتلف بسهولة.
