مدخل شحن سامسونج NOTE 10 LITE

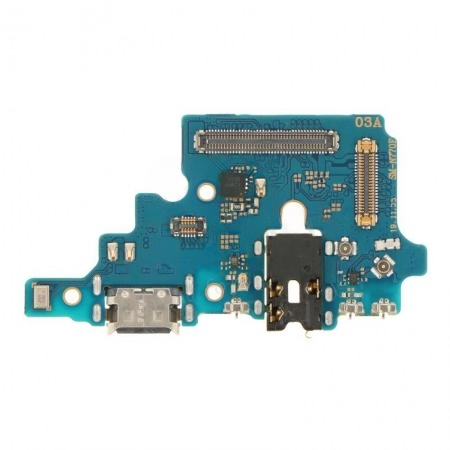

تأتي وحدة الشحن Samsung Galaxy Note 10 Lite (الموديل SM-N770F) كلوحة إلكترونية فرعية (Sub-Board) مستقلة. على عكس النسخ الأكبر، تم دمج منفذ السماعات مباشرة على هذه البوردة، مما يجعلها أكثر ازدحاماً بالمكونات.

تضم هذه اللوحة المكونات الحيوية التالية:

• منفذ الشحن (USB Type-C): يدعم الشحن السريع بقدرة 25W.

• منفذ السماعات (3.5mm Jack): مدمج ومثبت بـ 6 نقاط لحام (عكس النسخ العادية التي تعتمد على تحويل الصوت عبر Type-C).

• الميكروفون الرقمي الأساسي (MEMS): المسؤول عن المكالمات وتسجيل الصوت.

• سوكت الربط (FPC): يربط البوردة بالفلاتة الرئيسية الواصلة للوحة الأم.

• دوائر حماية ومقاومات حرارية: مسؤولة عن مراقبة درجة حرارة الشحن لمنع تلف البطارية.

✅ التوافق (Compatibility Check)

• SM-N770F: النسخة العالمية الوحيدة لـ Note 10 Lite.

💡 أشهر الأعطال وكيفية التشخيص

• رسالة الرطوبة (Moisture Detected): عطل كلاسيكي في سامسونج؛ الحساس يتأثر بالأملاح داخل السوكت. تنظيفه بـ Isopropyl 99% هو الحل الأول. 🧼

• توقف الشحن السريع: إذا ظهر “Charging” بدلاً من “Fast Charging”، فالمشكلة غالباً في تآكل مسارات الـ CC داخل السوكت أو تلف في الفلاتة الرئيسية العريضة.

• وش أو ضجيج في السماعات: ناتج عن تراكم الأتربة داخل منفذ الـ 3.5mm أو تخلخل نقاط لحامه على البوردة.

• الميكروفون لا يعمل: الطرف الآخر لا يسمعك؛ ناتج عن تلف الميكروفون المدمج بالبوردة نتيجة دخول سوائل أو ضغط هواء عالٍ أثناء التنظيف.

🛠️ نصائح الصيانة للمحترفين (Pro Tips)

• فتح الظهر: الظهر بلاستيكي (Glasstic) ومثبت بلاصق. استخدم حرارة 90°C. تنبيه: لا توجد فلاتة بصمة خلفية (البصمة تحت الشاشة)، لذا الفتح آمن نسبياً، لكن احذر من خدش الطلاء الداخلي للظهر. 🧼

• فصل البطارية أولاً: قاعدة ذهبية؛ افصل كونكتر البطارية قبل البدء بفك مسامير الجزء السفلي لتجنب حدوث “شورت”. 🔬

• تغيير السوكت المنفرد (الحل الأذكى): بما أن بوردة Note 10 Lite الأصلية تحمل دوائر صوت وحماية ممتازة، يُنصح بشدة بتغيير رأس السوكت (Type-C Connector) فقط باستخدام الهوت أير عند حرارة 350°C، للحفاظ على البوردة الأصلية.

• تأمين الميكروفون: ميكروفون هذا الموديل حساس جداً للحرارة؛ غطّه بـ Kapton Tape عند استخدام الهوت اير لمنع تلف الغشاء الرقمي الداخلي.
