مدخل شحن سامسونج NOTE 10

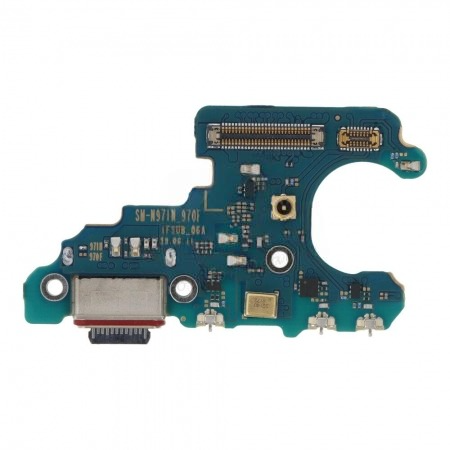

تأتي وحدة الشحن Samsung Galaxy Note 10 (الموديل SM-N970F)كلوحة إلكترونية فرعية (Sub-Board) مستقلة. في فئة الـ Note 10، المنفذ ليس مجرد مدخل طاقة، بل هو “مركز وسائط” يدعم تقنيات متطورة.

تضم هذه اللوحة المكونات الحيوية التالية:

• منفذ الشحن (USB Type-C): يدعم الشحن السريع جداً بقدرة 25W وتقنية USB 3.1 لنقل البيانات السريع.

• إخراج الصوت (Audio Out): بما أنه لا يوجد منفذ 3.5mm، فإن البوردة تحتوي على دوائر تحويل الصوت الرقمي إلى تناظري للسماعات التي تعمل بمنفذ Type-C.

• الميكروفون الرقمي الأساسي (MEMS): ميكروفون عالي الحساسية يدعم ميزة “Zoom-in Mic”.

• سوكت الربط (FPC): يربط البوردة بالفلاتة الرئيسية الواصلة للوحة الأم.

• حساس الرطوبة المتطور: حساس دقيق جداً يحمي الدوائر من التآكل الناتج عن السوائل.

✅ التوافق (Compatibility Check)

• SM-N970F: النسخة العالمية لـ Note 10

💡 أشهر الأعطال وكيفية التشخيص

• رسالة الرطوبة (Moisture Detected): أشهر أعطال Note 10؛ الحساس حساس جداً لأي بخار ماء. تنظيفه بـ Isopropyl 99% هو الخطوة الأولى. 🧼

• توقف السماعات السلكية: الجهاز يشحن ولكن لا يتعرف على سماعات الأذن (Type-C)؛ ناتج عن تلف مسارات الـ Audio IC على البوردة أو اتساخ المنفذ.

• الشحن البطيء أو المتوقف: ناتج عن تلف السنون الداخلية للمنفذ بسبب استخدام كابلات رديئة أو “اتساع” المنفذ نتيجة كثرة الاستخدام.

• مشاكل الميكروفون: الطرف الآخر لا يسمعك بوضوح؛ ناتج عن تلف الميكروفون المدمج بالبوردة نتيجة دخول سوائل أو ضغط هواء عالٍ أثناء التنظيف.

🛠️ نصائح الصيانة للمحترفين (Pro Tips)

• فتح الظهر: الظهر زجاجي ورقيق جداً ومثبت بلاصق قوي. استخدم حرارة 90°C. تنبيه: لا توجد فلاتة بصمة خلفية (البصمة تحت الشاشة)، لذا الفتح أسهل من الموديلات القديمة، لكن احذر من كسر الزجاج. 🧼

• فصل البطارية أولاً: قاعدة ذهبية؛ افصل كونكتر البطارية قبل فك مسامير شيلد الحماية السفلي. 🔬

• تغيير السوكت المنفرد (الحل الأذكى): بما أن بوردة Note 10 الأصلية معقدة وغالية، يُنصح بشدة بتغيير رأس السوكت (Type-C Connector) فقط باستخدام الهوت أير عند حرارة 350°C، للحفاظ على جودة الميكروفون ودوائر الصوت الأصلية.

• تأمين الميكروفون: ميكروفون Note 10 حساس جداً للأبخرة؛ غطّه بـ Kapton Tape عند استخدام الهوت اير لتجنب تلفه.
