مدخل شحن سامسونج NOTE 2

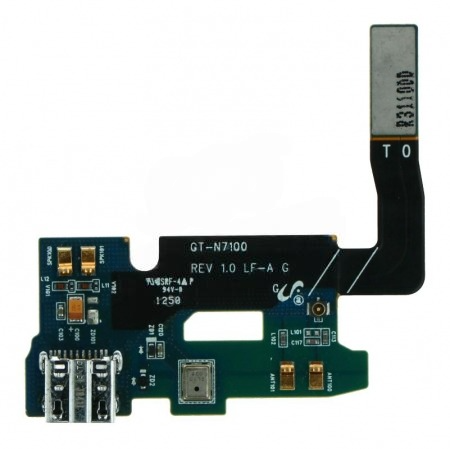

تعتبر فلاتة الشحن في Samsung Galaxy Note 2 (الموديل GT-N7100) قطعة محورية تمتد تحت البطارية لتصل إلى اللوحة الأم. المنفذ المستخدم هو Micro-USB (V8) التقليدي.

تضم هذه الفلاتة المكونات الحيوية التالية:

• منفذ الشحن (Micro-USB): يدعم الشحن بقدرة 10W وخاصية OTG لربط الماوس والفلاشة.

• الميكروفون الأساسي (Analog Mic): مدمج مباشرة على الفلاتة.

• سوكت الربط (FPC): سوكت طويل يربط الفلاتة باللوحة الأم.

• توصيلات الهوائي: مسارات نحاسية مخصصة لتقوية إشارة الشبكة والـ Wi-Fi.

• أزرار اللمس (Soft Keys): في بعض إصدارات هذه الفلاتة، تكون مسارات أزرار “الرجوع” و”الخيارات” مرتبطة بها.

✅ التوافق (Compatibility Check)

• GT-N7100: النسخة العالمية (الأكثر انتشاراً).

💡 أشهر الأعطال وكيفية التشخيص

• تلف السنون الداخلية: العطل الأكثر شيوعاً؛ بسبب قدم الموديل، تتآكل السنون أو تنحني نتيجة إدخال الشاحن بشكل خاطئ.

• الشحن البطيء جداً: ناتج عن تراكم الأتربة أو تآكل مسارات البيانات (D+/D-)؛ الجهاز يكتفي بسحب 0.5A فقط بدلاً من 1.0A أو 2.0A.

• الميكروفون لا يعمل: الطرف الآخر يسمع “وش” أو لا يسمع شيئاً؛ ناتج عن تلف الميكروفون المدمج بالفلاتة.

• فقدان الشبكة: إذا قمت بتغيير الفلاتة واختفت الإشارة، فالمشكلة في جودة الفلاتة الجديدة أو عدم كبس سوكت الهوائي جيداً.

🛠️ نصائح الصيانة للمحترفين (Pro Tips)

• سهولة الفتح: من مميزات Note 2 أن الظهر يُفتح يدوياً. بعد ذلك، قم بفك المسامير الموجودة على الإطار البلاستيكي الداخلي للوصول للفلاتة. 🧼

• تغيير السوكت المنفرد (الحل الأذكى): بما أن الفلاتة الأصلية تحمل دوائر شبكة ممتازة، يُنصح بشدة بتغيير رأس السوكت (Micro-USB Connector) فقط باستخدام الهوت اير عند حرارة 350°C، للحفاظ على الفلاتة الأصلية وقوة الشبكة.

• حماية الميكروفون: الميكروفون في هذه الفلاتة قريب جداً من السوكت؛ يجب تغطيته بـ Kapton Tape أو قطعة معدنية أثناء اللحام لتجنب تلفه بالحرارة. 🔬

• تأمين اللحام: تأكد من تقوية أرجل التثبيت الأربعة للسوكت بالقصدير، لأن فلاتة Note 2 رقيقة وقد تتقشر المسارات إذا تعرض السوكت لضغط شديد.
