مدخل شحن سامسونج M51

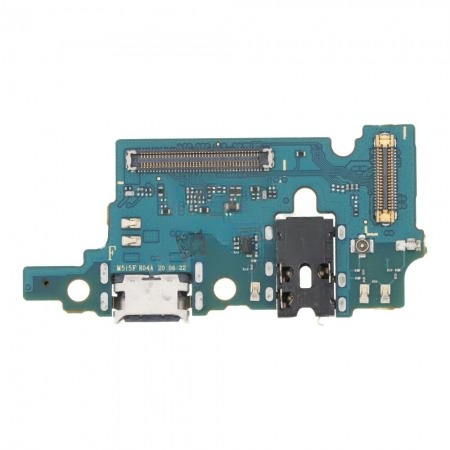

تأتي وحدة الشحن في جهاز M51 كلوحة إلكترونية فرعية (Sub-Board) مستقلة وصلبة. نظرًا لسعة البطارية الضخمة، تم تصميم هذه البوردة بمسارات طاقة عريضة لتتحمل التيار المستمر لفترات طويلة.

تضم هذه اللوحة المكونات الحيوية التالية:

• منفذ الشحن (USB Type-C): يدعم الشحن السريع جداً بقدرة 25W (تقنية PD).

• منفذ السماعات (3.5mm Jack): مثبت بـ 6 نقاط لحام قوية جداً.

• الميكروفون الرقمي الأساسي (MEMS): المسؤول عن المكالمات وتسجيل الصوت.

• سوكت الربط (FPC): يربط البوردة بالفلاتة الرئيسية الواصلة للوحة الأم.

• دوائر التردد والشبكة: تحتوي البوردة الأصلية على فلاتر (Filters) وملفات لضمان استقرار إشارة الـ 4G والـ Wi-Fi.

✅ التوافق (Compatibility Check)

• SM-M515F: النسخة العالمية لـ M51.

💡 أشهر الأعطال وكيفية التشخيص

• الشحن الوهمي (Fake Charging): يظهر شعار الشحن ولا تزيد النسبة؛ ناتج عن تلف مسارات البيانات أو استخدام بوردة “تجارية” رديئة لا تتحمل تيار الـ 7000mAh.

• رسالة الرطوبة (Moisture Detected): تظهر بسبب تملح السنون داخل السوكت نتيجة التعرق أو الرطوبة العالية. تنظيفه بـ Isopropyl 99% هو الحل الأول. 🧼

• ضعف الشبكة بعد التغيير: أشهر مشكلة عند تركيب بوردة “تجارية” تفتقر للملفات وفلاتر الشبكة الأصلية.

• توقف الميكروفون: الطرف الآخر لا يسمعك بوضوح؛ ناتج عن تلف الميكروفون المدمج بالبوردة نتيجة دخول سوائل أو أتربة.

🛠️ نصائح الصيانة للمحترفين (Pro Tips)

• فتح الظهر: الظهر بلاستيكي (Glasstic) ومثبت بلاصق قوي. استخدم حرارة 90°C. تنبيه: البصمة في M51 جانبية (مدمجة في زر الباور)؛ ارفع الظهر بحذر وافصل فلاتة البصمة قبل فتحه تماماً لتجنب قطعها. 🧼

• فصل البطارية أولاً: قاعدة ذهبية؛ افصل كونكتر البطارية لتجنب حدوث “شورت” أثناء العمل. 🔬

• تغيير السوكت المنفرد (الحل الأذكى): بما أن الجهاز يسحب تياراً عالياً لبطارية ضخمة، يُنصح بشدة بتغيير رأس السوكت (Type-C Connector) فقط باستخدام الهوت أير عند حرارة 350°C، للحفاظ على البوردة والميكروفون الأصليين.

• تأمين الفلاتة الرئيسية: تأكد من كبس الفلاتة العريضة جيداً، فارتخاؤها في هذا الموديل يسبب “حرارة” في منطقة الكونكتر.
