مدخل شحن سامسونج NOTE 7

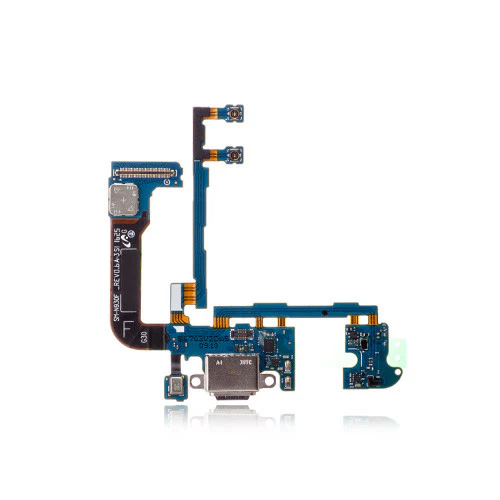

في جهاز Note 7 Samsung Galaxy  (الموديل SM-N930F)، لا تأتي وحدة الشحن كبوردة منفصلة، بل هي عبارة عن فلاتة مرنة (Flex Cable) ممتدة تحت الشاشة، وهي المسؤولة عن الربط السفلي بالكامل.

تضم هذه الفلاتة المكونات الحيوية التالية:

• منفذ الشحن (USB Type-C): يدعم الشحن السريع بقدرة 15W ونقل البيانات عالي السرعة.

• أزرار اللمس السفلية (Back & Recent Apps): مدمجة مباشرة في الفلاتة وتضيء من خلال الشاشة.

• الميكروفون الرقمي الأساسي (MEMS): المسؤول عن المكالمات.

• توصيلات الهوائي: مسارات نحاسية لتقوية إشارة الـ 4G والـ Wi-Fi.

• مستشعر القلم (S-Pen Sensor): نقاط تلامس مرتبطة بالتعرف على القلم عند إدخاله.

✅ التوافق (Compatibility Check)

• SM-N930F: الموديل الأصلي لـ Note 7.

💡 أشهر الأعطال وكيفية التشخيص

• رسالة الرطوبة (Moisture Detected): عطل شائع جداً؛ وبما أن الجهاز مقاوم للماء (IP68)، فإن أي أملاح داخل السوكت توقف الشحن فوراً. تنظيفه بـ Isopropyl 99% مع تجفيف جيد هو الحل الأول. 🧼

• توقف أزرار الرجوع (Touch Keys): إذا توقفت الأزرار السفلية عن العمل أو الإضاءة، فالمشكلة غالباً في قطع أو ثني في فلاتة الشحن نفسها.

• الحرارة أثناء الشحن: إذا شعرت بحرارة غير طبيعية في منطقة السوكت، يجب فصل الشاحن فوراً وفحص السوكت من الداخل للتأكد من عدم وجود تفحم (Carbonization) بين السنون.

• توقف التعرف على القلم: ناتج عن تلف مسارات الحساس المدمجة في نهاية الفلاتة.

🛠️ نصائح الصيانة للمحترفين (Pro Tips)

• فتح الظهر (الخطر العالي): الظهر زجاجي ومنحني (Curved) ومثبت بلاصق قوي جداً. استخدم حرارة 90°C مع خيط فك أو ريشة بلاستيكية رقيقة جداً. تنبيه: لا تفرط في استخدام الحرارة لتجنب التأثير على خلايا البطارية. 🧼

• تحدي الفلاتة: فلاتة الشحن في Note 7 تمر تحت الشاشة. لتغيير الفلاتة كاملة، يجب رفع الشاشة، وهو أمر عالي الخطورة ومكلف.

• تغيير السوكت المنفرد (الحل المثالي): لتجنب مخاطرة رفع الشاشة، يُنصح بشدة بتغيير رأس السوكت (Type-C Connector) فقط وهو ملحوم على الفلاتة. استخدم الهوت أير عند حرارة 350°C مع حماية الشاشة من الأسفل بـ Heat Shield وعزل المكونات بـ Kapton Tape. 🔬

• فصل البطارية: افصل كونكتر البطارية فور فتح الجهاز وقبل لمس أي سوكت بالملقط المعدني.
