مدخل شحن سامسونج A920

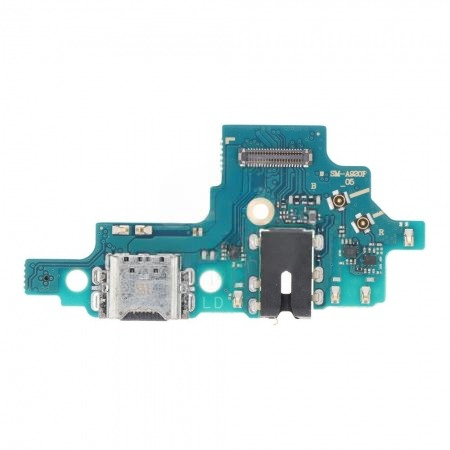

تأتي وحدة الشحن في جهاز A9 (2018) كلوحة إلكترونية فرعية (Sub-Board) مستقلة وصلبة. يعتمد هذا الموديل منفذ USB Type-C، وهي المسؤولة عن تمرير الطاقة والبيانات وإشارات الصوت والشبكة.

تضم هذه اللوحة المكونات الحيوية التالية:

• منفذ الشحن (USB Type-C): يدعم الشحن السريع بقدرة 18W.

• منفذ السماعات (3.5mm Jack): مثبت بـ 6 نقاط لحام قوية.

• الميكروفون الرقمي الأساسي (MEMS): المسؤول عن المكالمات.

• سوكت الربط (FPC): يربط البوردة بالفلاتة الرئيسية الواصلة للوحة الأم.

• دوائر الإشارة (RF Components): تحتوي البوردة الأصلية على فلاتر شبكة معقدة لضمان استقرار إشارة الـ 4G في هذا الموديل تحديداً.

✅ التوافق (Compatibility Check)

• SM-A920F: النسخة العالمية الوحيدة المتوافقة مع هذه البوردة.

💡 أشهر الأعطال وكيفية التشخيص

• رسالة الرطوبة (Moisture Detected): عطل مشهور في فئة A موديل 2018؛ الحساس يتأثر سريعاً بالأملاح داخل السوكت. تنظيفه بـ Isopropyl 99% هو الخطوة الأولى. 🧼

• ضعف الشبكة بعد التغيير: المشكلة الأكبر عند تركيب بوردة “تجارية”؛ حيث تفتقر للمكونات المسؤولة عن تقوية الإشارة، مما يجعل الجهاز يفقد التغطية في الأماكن المغلقة.

• توقف الشحن السريع: ناتج عن تلف مسارات الـ CC داخل السوكت أو ارتخاء الفلاتة الرئيسية العريضة.

• عطل الميكروفون: يشتكي العميل من وجود “وش” أو كتم في الصوت؛ ناتج عن تلف الميكروفون المدمج بالبوردة.

🛠️ نصائح الصيانة للمحترفين (Pro Tips)

• فتح الظهر: الظهر زجاجي ومثبت بلاصق قوي جداً على الأطراف. استخدم حرارة 90°C مع شفاط (Suction Cup) وريشة فك بلاستيكية مرنة. تنبيه: فلاتة بصمة الإصبع خلفية؛ ارفع الظهر بحذر وافصل فلاتة البصمة قبل فتحه تماماً. 🧼

• فصل البطارية أولاً: قاعدة ذهبية؛ افصل كونكتر البطارية لتجنب حدوث “شورت” في دوائر البيانات. 🔬

• تغيير السوكت المنفرد (الحل الأذكى): بما أن بوردة A920 الأصلية غالية ونادرة، يُنصح بشدة بتغيير رأس السوكت (Type-C Connector) فقط باستخدام الهوت أير عند حرارة 350°C، للحفاظ على جودة الشبكة والميكروفون الأصليين.

• تأمين الفلاتة الرئيسية: تأكد من كبس الفلاتة العريضة جيداً وسماع صوت “الطقة” لضمان التوصيل الكامل للبيانات والطاقة.
