مدخل شحن Samsung Galaxy Tab A7 10.4 2020

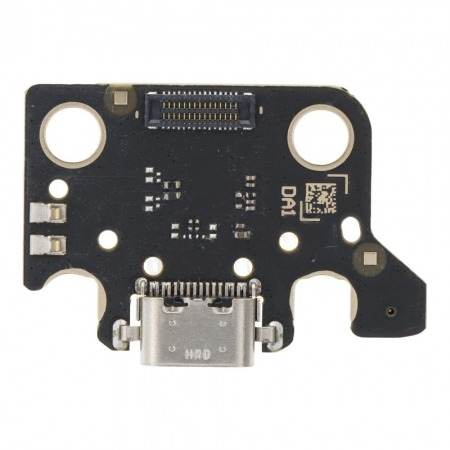

تأتي وحدة الشحن Samsung Galaxy Tab A7 10.4 (2020) (الموديل SM-T500 لنسخة الواي فاي، و SM-T505 لنسخة الشريحة) كلوحة إلكترونية فرعية (Sub-Board) مستقلة تماماً، وهي المسؤولة عن الربط السفلي للتابلت.

تضم هذه اللوحة المكونات الحيوية التالية:

• منفذ الشحن (USB Type-C): يدعم الشحن السريع بقدرة 15W.

• منفذ السماعات (3.5mm Jack): مدمج ومثبت بـ 6 نقاط لحام قوية جداً لتتحمل كثرة الاستخدام في الأجهزة اللوحية.

• الميكروفون الرقمي الأساسي (MEMS): المسؤول عن تسجيل الصوت في تطبيقات الفيديو والمكالمات.

• سوكت الربط (FPC): يربط البوردة بالفلاتة الرئيسية العريضة الواصلة للوحة الأم.

• دوائر الحماية: تحتوي البوردة الأصلية على منظمات جهد لحماية البطارية الضخمة (7040mAh) من التذبذب الكهربائي.

✅ التوافق (Compatibility Check)

• SM-T500 / SM-T505: الموديلات المخصصة لـ Tab A7 10.4 (2020).

💡 أشهر الأعطال وكيفية التشخيص

• الشحن البطيء جداً: التابلت يأخذ وقتاً طويلاً جداً للشحن؛ ناتج عن تلف مسارات البيانات أو استخدام بوردة “تجارية” لا تتحمل تيار الشحن المطلوب للبطارية الكبيرة.

• رسالة الرطوبة (Moisture Detected): عطل شائع جداً؛ الحساس يتأثر بالأتربة المتراكمة داخل السوكت الواسع. تنظيفه بـ Isopropyl 99% هو الحل الأول. 🧼

• توقف الميكروفون: يشتكي العميل من عدم وضوح الصوت في “منصة مدرستي” أو “تيمز”؛ ناتج عن تلف الميكروفون المدمج بالبوردة.

• توقف السماعات السلكية: ناتج عن تآكل الريش الداخلية لمنفذ الـ 3.5mm نتيجة كثرة الاستخدام.

🛠️ نصائح الصيانة للمحترفين (Pro Tips)

• تحدي الفك (الخطر العالي): في Tab A7، الجهاز يُفتح من جهة الشاشة. الشاشة كبيرة ورقيقة جداً ومثبتة بلاصق قوي. استخدم حرارة 85°C مع شفاطات هواء وريش فك بلاستيكية بحذر شديد لتجنب كسر اللمس أو الشاشة. ⚠️

• فصل البطارية أولاً: بمجرد رفع الشاشة، افصل كونكتر البطارية فوراً لتجنب حدوث “شورت” في دوائر الإضاءة أو البيانات. 🔬

• تغيير السوكت المنفرد (الحل الأذكى): لتجنب تبديل البوردة الأصلية وتأثر الشبكة/الواي فاي، يُفضل تغيير رأس السوكت (Type-C Connector) فقط باستخدام الهوت أير عند حرارة 350°C، مع حماية المكونات المحيطة بـ Kapton Tape.

• تأمين المسامير: بوردة الشحن في التابلت تتعرض لضغط فيزيائي كبير عند إدخال الشاحن؛ تأكد من ربط جميع المسامير المحيطة بالبوردة بإحكام لمنع تخلخل السوكت مستقبلاً.
