مدخل شحن سامسونج A14 5G A146P

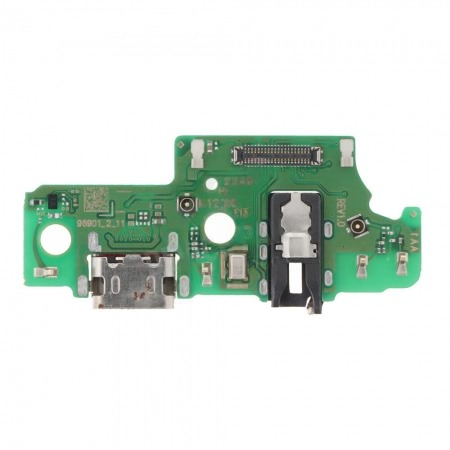

تأتي وحدة الشحن Samsung Galaxy A14 5G (الموديل SM-A146P) في جهاز A14 5G كلوحة إلكترونية فرعية (Sub-Board) متطورة. نظرًا لأن الجهاز يدعم شبكات الجيل الخامس، فإن البوردة تحتوي على توزيع مسارات هوائية (Antenna Pathing) أكثر تعقيداً لضمان استقرار السرعة.

تضم هذه اللوحة المكونات الحيوية التالية:

• منفذ الشحن (USB Type-C): يدعم الشحن السريع بقدرة 15W.

• منفذ السماعات (3.5mm Jack): مدمج ومثبت بـ 6 نقاط لحام صلبة.

• الميكروفون الرقمي الأساسي (MEMS): المسؤول عن نقاء الصوت وعزل الضجيج.

• سوكت الربط (FPC): يربط البوردة بالفلاتة الرئيسية الواصلة للوحة الأم.

• دوائر الـ 5G: تحتوي البوردة الأصلية على فلاتر ترددية (Filters) ومنظمات إشارة خاصة بترددات الجيل الخامس.

✅ التوافق (Compatibility Check)

تنبيه فني : لا تقع في فخ التشابه مع نسخة الـ 4G:

• SM-A146P: النسخة المخصصة لـ A14 5G.

💡 أشهر الأعطال وكيفية التشخيص

• رسالة الرطوبة (Moisture Detected): عطل شائع جداً؛ الحساس يتأثر بالأملاح داخل السوكت. تنظيفه بـ Isopropyl 99% هو الحل الأول. 🧼

• توقف الشحن السريع: إذا ظهر “Charging” بدلاً من “Fast Charging”، فالمشكلة غالباً في تآكل مسارات الـ CC داخل السوكت أو تلف في الفلاتة الرئيسية العريضة.

• ضعف إشارة الـ 5G: يحدث غالباً بعد تغيير بوردة الشحن بقطعة غير أصلية تفتقر للمكونات الإلكترونية المسؤولة عن معالجة الإشارة.

• توقف الميكروفون: يشتكي العميل من صوت “بعيد” أو “مكتوم”؛ ناتج عن تلف الميكروفون المدمج بالبوردة.

🛠️ نصائح الصيانة للمحترفين (Pro Tips)

• فتح الظهر: الظهر بلاستيكي ومثبت بـ “كلبسات”. ابدأ الفك من جهة بيت الشريحة. تنبيه: البصمة جانبية؛ ارفع الظهر بحذر وافصل فلاتة البصمة قبل فتحه تماماً. 🧼

• تغيير السوكت المنفرد (الخيار الأذكى): بما أن بوردة الـ 5G الأصلية تحمل دوائر معقدة، يُنصح بشدة بتغيير رأس السوكت (Type-C Connector) فقط باستخدام الهوت أير عند حرارة 350°C، للحفاظ على قوة الشبكة الأصلية.

• تأمين الميكروفون: غطّ الميكروفون بـ Kapton Tape عند استخدام الحرارة لمنع دخول الأدخنة أو الفلكس إليه وتلفه. 🔬

• فحص الفلاتة الرئيسية: في سلسلة A14، غالباً ما يكون سبب انقطاع الشحن هو ارتخاء كونكتر الفلاتة الرئيسية من جهة اللوحة الأم؛ تأكد من كبسه جيداً قبل تبديل البوردة.
