مدخل شحن SAMSUNG A145F

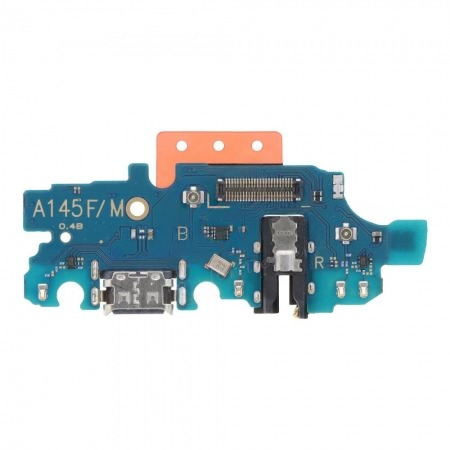

تأتي وحدة الشحن Samsung Galaxy A14 (الموديل SM-A145F) كلوحة إلكترونية فرعية (Sub-Board) صلبة ومستقلة. يتميز هذا الموديل بتصميم هندسي يسهل عملية الصيانة الفردية للمكونات، وهو يضم العناصر الأساسية للطاقة والصوت والشبكة.

تضم هذه اللوحة المكونات الحيوية التالية:

• منفذ الشحن (USB Type-C): يدعم الشحن السريع بقدرة 15W.

• منفذ السماعات (3.5mm Jack): مدمج ومثبت بـ 6 نقاط لحام قوية جداً.

• الميكروفون الرقمي الأساسي (MEMS): المسؤول عن نقاء الصوت في المكالمات وتطبيقات التواصل.

• سوكت الربط (FPC): يربط البوردة بالفلاتة الرئيسية الواصلة للوحة الأم.

• دوائر الإشارة (RF Contacts): تحتوي البوردة الأصلية على فلاتر شبكة ومنظمات إشارة لضمان استقرار إشارة الـ 4G والـ Wi-Fi.

✅ التوافق (Compatibility Check)

تنبيه فني : عائلة A14 قد تخدع الفني بسبب تشابه الموديلات:

• SM-A145F: النسخة العالمية 4G

💡 أشهر الأعطال وكيفية التشخيص

• الشحن البطيء: الجهاز يظهر علامة الشحن العادي ولا يظهر “Fast Charging”؛ ناتج عن تلف مسارات البيانات أو استخدام بوردة “تجارية” تفتقر لمنظمات الجهد الأصلية.

• رسالة الرطوبة (Moisture Detected): عطل شائع جداً؛ الحساس يتأثر بالأملاح والأتربة داخل السوكت. تنظيفه بـ Isopropyl 99% هو الحل الأول. 🧼

• توقف الميكروفون: يشتكي العميل من “كتم الصوت”؛ تأكد أولاً من نظافة فتحة الميكروفون في الشاسيه البلاستيكي قبل تبديل البوردة.

• ضعف الشبكة بعد التغيير: يحدث عند تركيب بوردة “تجارية” تفتقر للملفات وفلاتر الشبكة الأصلية.

🛠️ نصائح الصيانة للمحترفين (Pro Tips)

• فتح الظهر: الظهر بلاستيكي ومثبت بـ “كلبسات”. ابدأ الفك من جهة بيت الشريحة. تنبيه: البصمة في A14 جانبية؛ ارفع الظهر بحذر وافصل فلاتة البصمة قبل فتحه تماماً. 🧼

• فصل البطارية أولاً: قاعدة ذهبية؛ افصل كونكتر البطارية لتجنب حدوث “شورت” في دوائر البيانات والشبكة. 🔬

• تغيير السوكت المنفرد (الحل الأذكى): بما أن البوردة الأصلية تحمل دوائر شبكة وحماية ممتازة، يُنصح بشدة بتغيير رأس السوكت (Type-C Connector) فقط باستخدام الهوت أير عند حرارة 350°C، للحفاظ على الميكروفون وقوة الشبكة الأصلية.

• حماية الميكروفون: غطّ الميكروفون بـ Kapton Tape عند استخدام الحرارة لمنع دخول الأدخنة أو الفلكس إليه وتلف الغشاء الرقمي.
