مدخل شحن سامسونج تاب T220

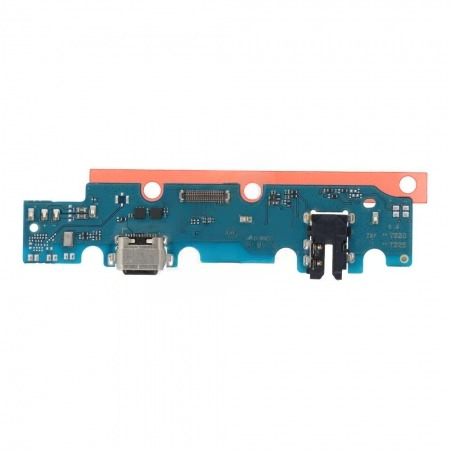

تأتي وحدة الشحن Samsung Galaxy Tab A7 Lite (الموديل SM-T220 لنسخة الواي فاي)كلوحة إلكترونية فرعية (Sub-Board) صلبة. في هذا الموديل، قامت سامسونج بضغط المكونات ليتناسب الحجم الصغير للتابلت (8.7 بوصة)، وهي المسؤولة عن الربط السفلي بالكامل.

تضم هذه اللوحة المكونات الحيوية التالية:

• منفذ الشحن (USB Type-C): يدعم الشحن بقدرة 15W.

• منفذ السماعات (3.5mm Jack): مدمج ومثبت بـ 6 نقاط لحام (تأكد من سلامة اللحام لأن منافذ التابلت تتعرض لضغط كبير).

• الميكروفون الرقمي الأساسي (MEMS): المسؤول عن تسجيل الصوت والمكالمات.

• سوكت الربط (FPC): يربط البوردة بالفلاتة الرئيسية العريضة الواصلة للوحة الأم.

• توصيلات الهوائي: نقاط تلامس ذهبية لربط إشارة الـ Wi-Fi (وفي نسخة T225 إشارة الـ 4G) بجسم الجهاز.

✅ التوافق (Compatibility Check)

• Samsung Galaxy Tab A7 Lite: (الموديل SM-T220 لنسخة الواي فاي)

💡 أشهر الأعطال وكيفية التشخيص

• الشحن البطيء: التابلت يأخذ وقتاً طويلاً جداً ليصل لـ 100%؛ ناتج عن تلف مسارات البيانات (D+/D-) أو استخدام بوردة “تجارية” رديئة.

• رسالة الرطوبة (Moisture Detected): تظهر بسبب تملح السنون داخل السوكت نتيجة الرطوبة أو اتساخ المنفذ. تنظيفه بـ Isopropyl 99% هو الحل الأول. 🧼

• توقف الميكروفون: الطرف الآخر لا يسمعك بوضوح في مكالمات الفيديو؛ ناتج عن انسداد فتحة الميكروفون بالأتربة أو تلفه نتيجة السوائل.

• ضعف الـ Wi-Fi: إذا لاحظت ضعفاً في التقاط الإشارة بعد الصيانة، فتأكد من تلامس ريش الهوائي على البوردة مع شاسيه الجهاز بشكل جيد.

🛠️ نصائح الصيانة للمحترفين (Pro Tips)

• فتح الظهر: على عكس الموديلات الأكبر، Tab A7 Lite يُفتح من الظهر البلاستيكي (وليس من جهة الشاشة). الظهر مثبت بـ “كلبسات” قوية؛ ابدأ الفك بحذر من جهة بيت الشريحة/الذاكرة باستخدام ريشة فك بلاستيكية. 🧼

• فصل البطارية أولاً: بمجرد رفع الظهر، افصل كونكتر البطارية فوراً لتجنب حدوث “شورت” في دوائر البيانات. 🔬

• تغيير السوكت المنفرد (الحل الأذكى): بما أن البوردة الأصلية تحمل دوائر حماية وشبكة ممتازة، يُنصح بشدة بتغيير رأس السوكت (Type-C Connector) فقط باستخدام الهوت أير عند حرارة 350°C، للحفاظ على جودة الميكروفون والشبكة الأصلية.

• تأمين المسامير: بوردة الشحن مثبتة بمسامير صغيرة؛ تأكد من ربطها جيداً لأنها المسؤولة عن ثبات السوكت ومنع تخلخله عند إدخال الشاحن.
