مدخل شحن سامسونج NOTE 3 NEO

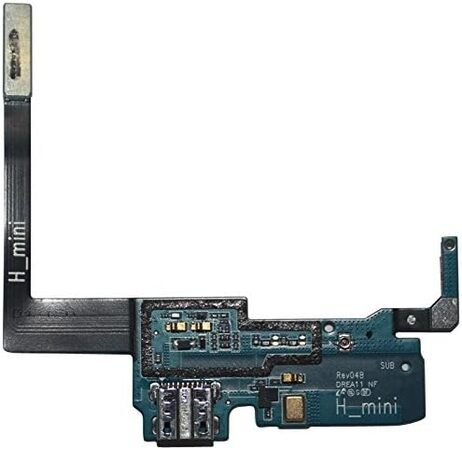

 يعتمد Samsung Galaxy Note 3 Neo (الموديل SM-N7505 لنسخة الـ 4G،) على منفذ Micro-USB (V8) التقليدي، وتأتي وحدة الشحن كفلاتة مرنة (Flex Cable) مدمجة.

تضم هذه الفلاتة المكونات الحيوية التالية:

• منفذ الشحن (Micro-USB): يدعم الشحن بقدرة 10W وخاصية نقل البيانات و OTG.

• الميكروفون الأساسي (Analog Mic): مدمج مباشرة على الفلاتة لالتقاط المكالمات.

• سوكت الربط (FPC): يربط الفلاتة باللوحة الأم للجهاز.

• مسارات الهوائي (Antenna Path): نقاط تلامس نحاسية لتقوية إشارة الشبكة والـ Wi-Fi.

• أزرار اللمس السفلية: الفلاتة مسؤولة عن توصيل الإضاءة والبيانات لأزرار “الرجوع” و”القائمة”.

✅ التوافق (Compatibility Check)

تنبيه فني هام: لا تخلط بينه وبين Note 3 العادي:

• SM-N7505: الموديلات المخصصة لـ Note 3 Neo.

💡 أشهر الأعطال وكيفية التشخيص

• تلف السنون الداخلية: العطل الأكثر شيوعاً؛ بسبب إدخال الشاحن بشكل مقلوب أو بقوة زائدة.

• توقف أزرار اللمس السفلية: إذا توقفت إضاءة أزرار الرجوع أو لم تستجب، فالمشكلة غالباً في قطع مجهري في فلاتة الشحن.

• الميكروفون لا يعمل: الطرف الآخر لا يسمعك بوضوح؛ ناتج عن تلف الميكروفون المدمج بالفلاتة نتيجة السوائل أو الأتربة.

• فقدان الشبكة بعد الصيانة: يحدث عند عدم كبس سوكت الهوائي (Antenna Cable) بشكل جيد على الفلاتة أو استخدام فلاتة تجارية رديئة.

🛠️ نصائح الصيانة للمحترفين (Pro Tips)

• سهولة الوصول: الجهاز يُفتح بفك الظهر يدوياً، ثم فك المسامير الموجودة على الإطار البلاستيكي الداخلي للوصول للفلاتة. 🧼

• تغيير السوكت المنفرد (الحل الأفضل): بما أن الفلاتة الأصلية تحمل دوائر شبكة ممتازة، يُنصح بشدة بتغيير رأس السوكت (Micro-USB Connector) فقط باستخدام الهوت اير عند حرارة 350°C، للحفاظ على جودة الميكروفون وقوة الإشارة الأصلية.

• حماية الميكروفون: الميكروفون قريب جداً من منطقة اللحام؛ يجب تغطيته بـ Kapton Tape أو قطعة معدنية صغيرة لحمايته من الحرارة والأبخرة. 🔬

• تقوية نقاط التثبيت: عند لحام سوكت جديد، تأكد من زيادة القصدير على الأرجل الجانبية لأن فلاتة النوت 3 نيو رقيقة وتتأثر بالشد والجذب.
