مدخل شحن سامسونج S2

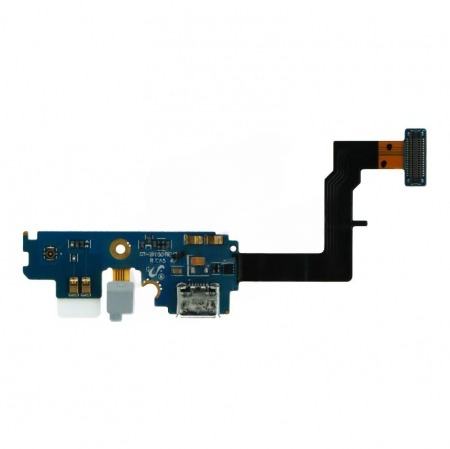

في جهاز S2، تأتي وحدة الشحن كـ فلاتة مرنة (Flex Cable) طويلة نسبياً، تمتد من أسفل الجهاز وتتصل باللوحة الأم عبر كونكتر FPC صغير.

تضم هذه الفلاتة المكونات التالية:

• منفذ الشحن (Micro-USB / V8): يدعم الشحن العادي ونقل البيانات، وكان يدعم تقنية MHL (لعرض الشاشة على التلفاز عبر محول).

• الميكروفون الأساسي (Analog Mic): مدمج في أسفل الفلاتة، وهو ميكروفون تماثلي حساس جداً للأتربة.

• توصيلات الهوائي (Antenna Connector): سوكت صغير جداً يربط سلك الشبكة (Coaxial Cable) بالفلاتة.

• مسارات الزر القائمة (Menu) والرجوع (Back): في بعض إصدارات S2، تكون فلاتات الإضاءة للأزرار السفلية مرتبطة أو تمر عبر هذه القطعة.

✅ التوافق (Compatibility Check)

• GT-I9100: النسخة العالمية (الأكثر انتشاراً).

💡 أشهر الأعطال وكيفية التشخيص

• تآكل السنون الداخلية: بسبب عمر الجهاز، غالباً ما تكون السنون النحاسية داخل مدخل الـ Micro-USB قد تآكلت أو تراكمت عليها الأكسدة، مما يسبب شحناً متقطعاً.

• توقف الميكروفون: إذا كان العميل يشتكي من عدم سماع الطرف الآخر له، فالمشكلة غالباً في الميكروفون المدمج بهذه الفلاتة.

• عدم التعرف على الكمبيوتر: تلف مسارات البيانات (D+/D-)، وهو عطل شائع يمنع عمل “روت” أو “روم معدل” للجهاز.

• ضعف الشبكة: إذا فُصل سلك الهوائي الصغير عن الفلاتة أثناء الصيانة، ستختفي الإشارة تماماً.

🛠️ نصائح الصيانة للمحترفين (Pro Tips)

• سهولة الفتح: الجهاز يُفتح بمسامير من الخلف بعد إزالة البطارية. لا توجد شاشة ملتصقة بالخلف، مما يجعل الوصول للفلاتة سهلاً جداً وآمناً. 🧼

• تغيير الفلاتة كاملة: نظراً لتوفر هذه القطعة وسعرها الزهيد حالياً، يُفضل تغيير الفلاتة كاملة بدلاً من لحام السوكت فقط، لضمان الحصول على ميكروفون جديد وتوصيلات شبكة نظيفة.

• الحذر من سوكت الشبكة: سوكت الهوائي (RF Connector) على هذه الفلاتة ضعيف جداً؛ استخدم جفت (Tweezer) دقيق عند فكه وتركيبه لتجنب كسره. 🔬

• تنظيف الكونكتر العلوي: قبل التركيب، نظف كونكتر الربط على اللوحة الأم بـ Isopropyl 99%، لأن تراكم الأتربة عبر السنين قد يسبب فشل الاتصال حتى مع فلاتة جديدة.
