مدخل شحن سامسونج S6 EDGE PLUS

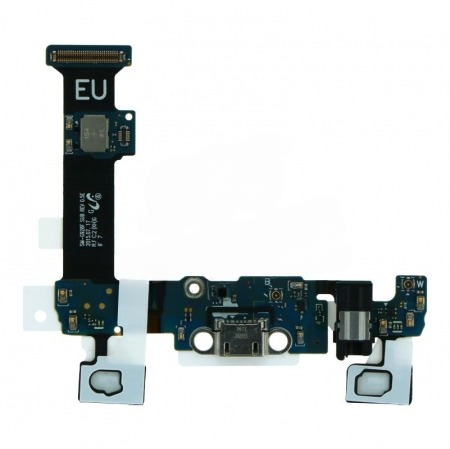

في جهاز S6 Edge+، تأتي وحدة الشحن كـ فلاتة مرنة (Flex Cable) عريضة ومعقدة. لا تقتصر وظيفتها على الشحن فقط، بل هي المسؤولة عن إضاءة أزرار اللمس السفلية ونقل إشارات الهوائيات المتعددة.

تضم هذه الفلاتة المكونات الحيوية التالية:

• منفذ الشحن (Micro-USB / V8): يدعم الشحن السريع بقدرة 15W (Adaptive Fast Charging).

• منفذ السماعات (3.5mm Jack): مثبت مباشرة على الفلاتة المرنة.

• الميكروفون الرقمي الأساسي (MEMS): الميكروفون المسؤول عن المكالمات.

• أزرار اللمس السفلية: فلاتات إضاءة وزر “الرجوع” و”القائمة” مدمجة في طرفي الفلاتة.

• سوكت الربط (FPC): يربط الفلاتة بالجانب السفلي من اللوحة الأم.

✅ التوافق (Compatibility Check)

• SM-G928F: النسخة العالمية (الأكثر انتشاراً في السعودية).

💡 أشهر الأعطال وكيفية التشخيص

• توقف أزرار اللمس: إذا توقفت إضاءة زر الرجوع أو القائمة بعد محاولة إصلاح، فغالباً ما يكون السبب قطع في أطراف الفلاتة المرنة.

• تلف المنفذ الفيزيائي: بسبب استخدام Micro-USB، تتعرض السنون للكسر أو الانحناء بسهولة، مما يمنع الشحن السريع.

• عطل الميكروفون: إذا كان الصوت مكتوماً، فالمشكلة في الميكروفون المدمج بالفلاتة.

• فشل الـ OTG: عدم قدرة الجهاز على قراءة الفلاش ميموري ناتج عن تلف مسار الـ ID في الفلاتة.

🛠️ نصائح الصيانة للمحترفين (Pro Tips)

• تحدي الفك (الخطر العالي): في S6 Edge Plus، فلاتة الشحن تمر تحت الشاشة. لتبديل الفلاتة بالكامل، يجب رفع الشاشة المنحنية (Curved Display)، وهو أمر عالي الخطورة بنسبة كسر تصل لـ 50%. ⚠️

• الحل الذكي (تغيير السوكت فقط): لتجنب رفع الشاشة وكسرها، يُفضل دائماً تغيير رأس السوكت المعدني (Micro-USB Port) فقط باستخدام الكاوية والهوت اير بمهارة عالية، مع الحفاظ على الفلاتة الأصلية في مكانها تحت الشاشة. 🔬

• الحرارة المناسبة: استخدم حرارة 340°C عند فك السوكت القديم مع حماية المكونات المحيطة بـ Aluminium Foil.

• تنظيف الأزرار: تأكد من عدم وجود بقايا فلكس تحت فلاتات أزرار اللمس لضمان استجابتها السريعة.
