كيبل شاشة سامسونج A22 4G

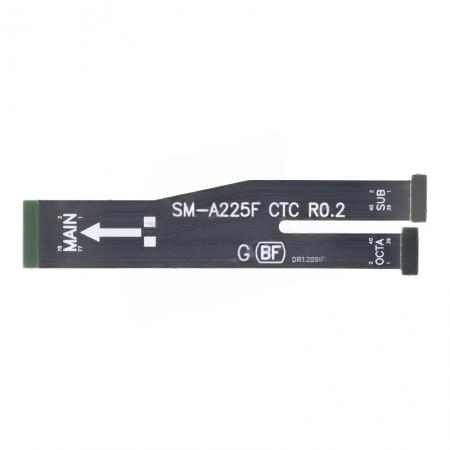

في جهاز Samsung Galaxy A22 4G (الموديل SM-A225 / SM-A225F)، يعتمد التصميم الداخلي على فلاتة الربط الرئيسية (Main Flex Cable). هذه الفلاتة هي الجسر الحيوي الذي يربط اللوحة الأم العلوية باللوحة السفلية (بوردة الشحن)، ومن خلالها تمر جميع بيانات الشاشة، اللمس، والبصمة.

• الوظيفة الشاملة: نقل بيانات العرض (Display)، إشارات اللمس (Touch)، تيار الشحن السريع، إشارات الميكروفون، وبيانات مستشعر البصمة (في A22 4G البصمة جانبية مدمجة مع زر البور وتتصل بالبوردة العلوية، لكن بيانات التعرف على الشاشة تمر عبر هذه الفلاتة).

• نظام التوصيل: تتصل بسوكيت عريض في الأعلى (Main) وسوكيت مماثل في الأسفل (Sub).

• ارتباط الشاشة: في موديل A22 4G، تخرج فلاتة الشاشة نفسها لتتصل بـ بوردة الشحن السفلية، ثم تقوم “فلاتة الربط الرئيسية” بنقل كل هذه البيانات للوحة الأم العلوية (المعالج).

✅ التوافق (Compatibility Check)

يجب الحذر الشديد عند طلب القطعة لوجود اختلاف جذري بين نسخ الـ 4G والـ 5G:

• Samsung Galaxy A22 4G (A225)

💡 أشهر الأعطال وكيفية التشخيص

• شاشة سوداء (الجهاز شغال): الجهاز يهتز أو يستقبل مكالمات والشاشة سوداء. التشخيص: تأكد من إحكام كبس سوكيت الفلاتة من الجهتين، فغالباً ما ترتخي نتيجة سقطة أو اهتزاز قوي.

• توقف الشحن السريع أو “مثلث أصفر”: إذا تعطل الشحن وتوقفت البيانات، فهذا دليل على تآكل أو “قطع ميكروي” في مسارات الطاقة داخل فلاتة الربط الرئيسية.

• رعشة في الإضاءة أو ألوان باهتة: تحدث غالباً بسبب وجود “أكسدة” في نقاط التلامس بالسوكيت نتيجة وصول رطوبة من فتحة الشحن السفلية.

🛠️ نصائح الصيانة للمحترفين (Pro Tips)

1. قاعدة الاتجاه (Main vs Sub): الفلاتة مطبوع عليها كلمة “Main” (تتجه للأعلى باتجاه الكاميرات) وكلمة “Sub” (تتجه للأسفل باتجاه مدخل الشحن). عكس الفلاتة قد يؤدي لاحتراق دائرة الإضاءة أو آيسي الشحن فوراً. 🧼

2. فصل البطارية أولاً: قاعدة ذهبية؛ لا تقم بنزع أو تركيب فلاتة الربط والبطارية موصلة. مسارات إضاءة شاشة الـ AMOLED تحمل جهداً عالياً، وأي تلامس خاطئ أثناء التركيب قد يتلف آيسي الإضاءة على اللوحة الأم.

3. تأمين الغطاء البلاستيكي: تأكد من إغلاق الغطاء البلاستيكي الأوسط (Middle Frame) وربط كافة البراغي جيداً؛ لأن الضغط الناتج عن البراغي هو ما يضمن استقرار السوكيتات ومنع فصلها عند الصدمات. 🔬

4. تنظيف السوكيتات: قبل استبدال الفلاتة، نظف سوكيت البوردة العلوية والسفلية بكحول أيزوبروبيل وجففهما جيداً؛ فغالباً ما يكون العطل مجرد أكسدة بسيطة تعزل الإشارة.

5. فحص سوكيت الشاشة الصغير: بما أن إشارة الشاشة تمر عبر بوردة الشحن، افحص السوكيت الصغير الخاص بالشاشة الموصول بالبوردة السفلية؛ فقد يكون هو سبب فصل الصورة نتيجة سقطة قوية.

⚠️ تنبيه فني هام

في أجهزة A22 4G، إذا غيرت الفلاتة واستمرت الشاشة سوداء، قم بتوصيل الشاحن ومراقبة سحب الأمبير؛ إذا كان السحب طبيعياً (فوق 1.2A) ولا توجد صورة، فالمشكلة غالباً في الشاشة نفسها أو في دائرة العرض على اللوحة الأم.
