كيبل شاشه سامسونج A10S

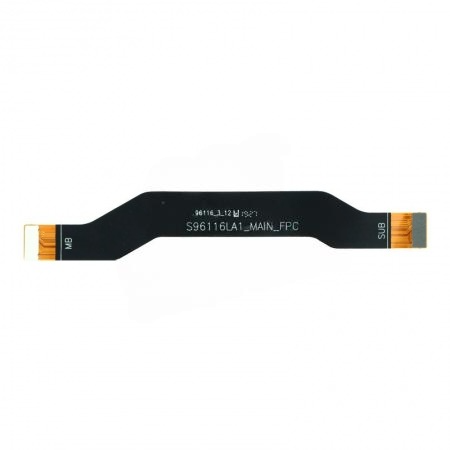

في جهاز Samsung Galaxy A10s (الموديل SM-A107 / SM-A107F)، يختلف تصميم كيبل الشاشة تماماً عن نسخة A10 العادية. هنا، تعتمد سامسونج على “فلاتة الربط الرئيسية” (Main Flex Cable) التي تنقل البيانات والكهرباء من اللوحة الأم العلوية إلى الشاشة واللوحة السفلية (Sub-board).

• النوع: فلاتة ربط طولية (Main Flex) مستقلة عن الشاشة.

• التوصيل: تربط بين السوكيت الكبير في اللوحة الأم العلوية والسوكيت الموجود في اللوحة السفلية (شحن/مايك)، ومنها تخرج وصلة فرعية للشاشة.

• الوظيفة: نقل بيانات العرض، اللمس، الشحن، والميكروفون في قطعة واحدة.

✅ التوافق (Compatibility Check)

• Samsung Galaxy A10s (A107)

• ⚠️ تنبيه الموديل: تأكد من مطابقة الكود المكتوب على الفلاتة القديمة (مثلاً A107_MAIN_FPC).

💡 أشهر الأعطال وكيفية التشخيص

• شاشة سوداء (Black Screen): الجهاز يشحن ويعطي صوتاً لكن لا توجد صورة. غالباً ما يكون السبب ارتخاء سوكيت الفلاتة العلوية نتيجة سقطة.

• توقف الشحن والبيانات معاً: إذا تعطل الشحن وتوقفت الشاشة عن العرض في نفس الوقت، فهذا دليل قاطع على تلف “فلاتة الربط الرئيسية”.

• رعشة في الإضاءة: تحدث غالباً بسبب تآكل مسارات الطاقة في سوكيت الفلاتة نتيجة دخول سوائل من فتحة الشحن.

🛠️ نصائح الصيانة للمحترفين (Pro Tips)

1. اتجاه التركيب: الفلاتة مكتوب عليها اتجاهات (Main للشاشة العلوية، Sub للشحن السفلية). احذر من عكسها لأن ذلك قد يسبب قفلة كهربائية (Short) في دوائر الإضاءة. 🧼

2. الحذر عند فك الظهر: كما ذكرنا سابقاً، جهاز A10s يحتوي على بصمة خلفية. عند رفع الغطاء الخلفي للوصول لكيبل الشاشة، افصل سوكيت البصمة أولاً لكي لا يتقطع أثناء سحب الغطاء.

3. تأمين السوكيت: الفلاتة في A10s عرضة للارتخاء. تأكد من إحكام كبس السوكيت ووضع الغطاء المعدني (Shield) فوقه مع البراغي لضمان عدم فصله عند الاهتزاز. 🔬

4. فصل البطارية: قاعدة ذهبية؛ لا تقم بنزع أو تركيب فلاتة الربط والبطارية موصلة. مسارات الإضاءة في A10s تحمل جهداً عالياً وقد تحترق “فيوزات” الإضاءة على البوردة فوراً.

5. تنظيف السوكيتات: قبل استبدال الفلاتة، نظف سوكيت البوردة العلوية والسفلية بكحول أيزوبروبيل وجففهما جيداً؛ فغالباً ما يكون العطل مجرد أكسدة.

⚠️ تنبيه فني هام

في أجهزة A10s، إذا كانت الشاشة لا تعمل (سوداء) رغم أن الفلاتة سليمة، افحص “سوكيت الشاشة” الموجود على اللوحة السفلية (Charging Board)؛ ففي كثير من الأحيان يكون العطل من بوردة الشحن وليس من كيبل الشاشة نفسه.
