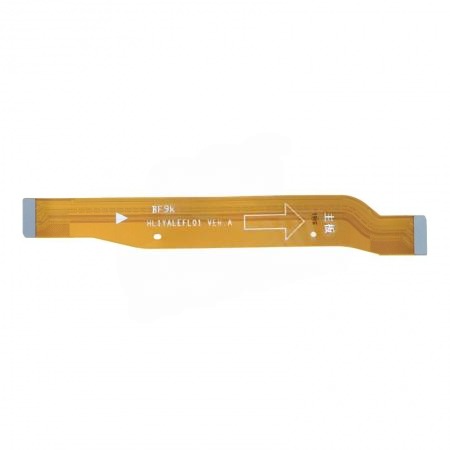

كيبل شاشه هواوي NOVA 5T / HONOR 20

في جهازي Huawei Nova 5T و Honor 20 (الموديل YAL-L21 / YAL-AL00)، نجد تطابقاً كاملاً في التصميم الداخلي بنسبة 100%. يعتمد هذان الجهازان على معالج Kirin 980 القوي، ويستخدمان تقنية توصيل شاشة تعتمد على الكيبل الرئيسي الشامل (Main Flex Cable).

في Nova 5T و Honor 20، لا تتصل فلاتة الشاشة بالبوردة الأم مباشرة، بل يتم التوصيل عبر الكيبل العريض:

• نظام الربط: تخرج فلاتة الشاشة من الأسفل وتُكبس في سوكيت (Connector) وسيط موجود في منتصف الكيبل الرئيسي العريض المار فوق البطارية.

• الوظائف المتعددة: هذا الكيبل هو “الشريان التاجي” للجهاز؛ فهو ينقل (بيانات الصورة، اللمس، شحن 22.5W SuperCharge، الميكروفون، والجرس).

• التثبيت: السوكيتات مؤمنة بصفائح معدنية (Brackets) وبراغي لمنع انفصالها عند السقوط.

✅ التوافقات الصحيحة (Compatibility Check)

• Huawei Nova 5T:

• Honor 20:

🛠️ أبرز الأعطال والنصائح الفنية (Pro Tips)

1. مشكلة “الشاشة السوداء” بعد السقوط: هذا هو العطل الأشهر في Nova 5T. بسبب قوة صدمة السقوط، قد ينخلع “الكونكتر الأوسط” (الذي يربط الشاشة بالكيبل الرئيسي). قبل استبدال الشاشة، تأكد من فك الغطاء الخلفي وإعادة كبس السوكيت وتنظيفه بمادة G-20.

2. عطل الإضاءة (No Backlight): شاشة Nova 5T هي LCD، مما يعني وجود دائرة إضاءة خلفية قوية. تحذير مهني: لا تقم أبداً بفك أو تركيب الكيبل الرئيسي والبطارية موصلة؛ لأن ذلك سيؤدي فوراً لضرب فيوز الإضاءة أو ملف الإضاءة في البوردة الأم. 🔬

3. توقف اللمس (Touch failure): إذا كان اللمس لا يعمل والشاشة سليمة، افحص نقاط التلامس في السوكيت الأوسط. الرطوبة التي قد تتسرب من جانب الشاشة قد تسبب أكسدة بسيطة في مسارات اللمس. 🧼

4. تأثير البطارية المنفوخة: الكيبل الرئيسي يمر فوق البطارية مباشرة؛ أي انتفاخ في البطارية سيضغط على مسارات البيانات، مما يسبب ظهور خطوط عمودية، “رعشة” في الإضاءة، أو حتى توقف الشحن السريع.

5. جودة الكيبل: إذا استبدلت الكيبل الرئيسي بقطعة “تجارية” رديئة، سيفقد الجهاز ميزة الـ SuperCharge وقد تضعف جودة صوت السبيكر. يفضل دائماً استخدام كيبل “أصلي” أو “خلع”.

💡 خطوات الفحص السريع

• تنظيف السوكيتات: استخدم فرشاة وكحول طبي لتنظيف السوكيتات الثلاثة (العلوي على البوردة الأم، السفلي، والأوسط للشاشة). 🧼

• قياس الممانعة: إذا كانت الشاشة سوداء والجهاز يعطي اهتزازاً عند التشغيل، قم بقياس ممانعات مسارات الـ MIPI (أزواج البيانات) على السوكيت العلوي بالبوردة الأم. القيم الطبيعية تتراوح بين 350-500 أوم. أي مسار يعطي OL يعني وجود قطع داخلي في المسار الواصل للمعالج.
