مدخل شحن هواوي P9

في جهاز Huawei P9 (الموديل EVA-L19 / EVA-L09)، نجد أول هاتف من هواوي انتقل لاستخدام منفذ USB Type-C. هذا الجهاز، الذي اشتهر بكاميرات “Leica”، يتميز بتصميم داخلي كلاسيكي حيث يعتمد على بوردة شحن فرعية (Sub-Board) مستقلة.

• نوع المنفذ: USB Type-C 1.0 (يدعم الشحن السريع بقدرة 18 واط وتقنية OTG).

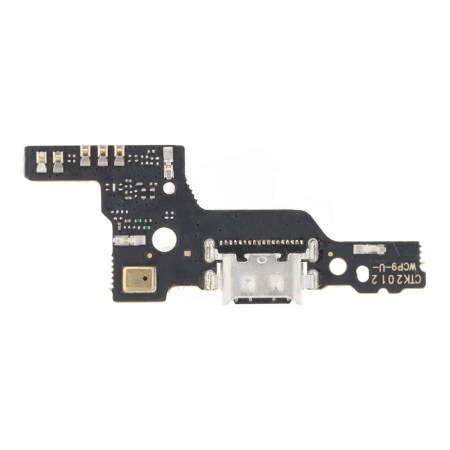

• المكونات المدمجة: تشمل البوردة (منفذ الشحن + مايك المكالمات الرئيسي + سوكيت فلاتة الربط الرئيسية + نقاط تلامس الجرس) بالإضافة إلى مدخل سماعة الأذن (3.5mm Jack) المدمج في نفس البوردة في بعض الإصدارات. 🔌

• نوع التوصيل: تتصل بالبوردة الأم عبر فلاتة ربط (Main Flex) عريضة تمر فوق البطارية، وتتصل بهوائي الشبكة عبر كابل “كوكسيل” صغير.

✅ التوافقات الصحيحة (Compatibility Check)

• Huawei P9:

🛠️ أبرز الأعطال والنصائح الفنية (Pro Tips)

1. مشكلة “مدخل السماعة” (3.5mm): بما أن مدخل السماعة مدمج غالباً في بوردة الشحن، فإن أي رطوبة تدخل من منفذ الشحن قد تسبب قصر (Short) يجعل الهاتف “يظن” أن السماعات متصلة دائماً (ظهور علامة السماعة). نصيحة: تأكد من تنظيف السوكيت جيداً بـ إيزوبروبيل قبل استبدال البوردة. 🧼

2. خطر فك الظهر المعدني: الظهر في P9 معدني ومثبت ببرغيين سفليين (Pentalobe) بجانب مدخل الشحن. احذر: فلاتة البصمة الخلفية قصيرة جداً؛ عند رفع الظهر، افتحه ببطء وافصل سوكيت البصمة أولاً لتجنب قطعه.

3. مشكلة “ضعف الشبكة” بعد التبديل: البوردات “التجارية” (Copy) تفتقر لمكونات IC الأصلية لتقوية الإشارة. الحل الفني: إذا كانت البوردة الأصلية نظيفة، يفضل لحام مدخل Type-C جديد (الأرجل الأصلية) للحفاظ على جودة الاستقبال والمايك الأصلي. 🔬

4. تأثر المايك الرقمي: المايك في P9 حساس جداً للحرارة. عند استخدام “الهيت جن” لتغيير المدخل المعدني، يجب عزل المايك بـ ألمنيوم تيب وتوجيه الحرارة بعيداً عنه تماماً لتجنب تلفه.

5. نقاط تلامس الجرس: إذا توقف الجرس عن العمل بعد التركيب، تأكد من تنظيف الريش النحاسية، وتأكد من إحكام ربط البراغي في الغطاء السفلي لضمان التوصيل الجيد مع علبة الجرس.

💡 خطوات التشخيص السريع

• فحص الاستهلاك (USB Tester): عند استخدام الشاحن الأصلي، يجب أن يسحب الجهاز تياراً يتراوح بين 1.0A و 1.5A. إذا ثبت السحب على 0.46A، فالمشكلة غالباً في “ريش البيانات” داخل المنفذ أو بوردة شحن غير أصلية.

• قياس الجهد: باستخدام الملتيميتر، تأكد من وصول 5 فولت إلى سوكيت فلاتة الربط على بوردة الشحن قبل الشك في “الفلاتة الرئيسية” أو “آيسي الشحن”.
