مدخل شحن هواوي P9 LITE

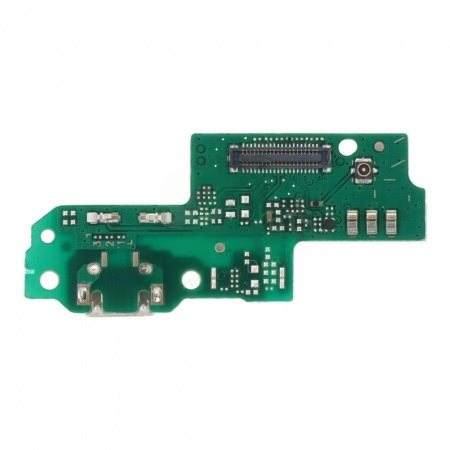

في جهاز Huawei P9 Lite (الموديل VNS-L21 / VNS-L31)، نجد تصميماً يختلف كلياً عن نسخة P9 العادية؛ حيث يعتمد هذا الموديل على منفذ Micro-USB التقليدي المثبت على بوردة شحن فرعية (Sub-Board) مستقلة.

• نوع المنفذ: Micro-USB 2.0 (7 دبابيس/Pins).

• المكونات المدمجة: تشمل البوردة (منفذ الشحن + مايك المكالمات الرئيسي + سوكيت فلاتة الربط الرئيسية + نقاط تلامس الجرس) بالإضافة إلى مسارات الهوائي. 🔌

• نوع التوصيل: تتصل بالبوردة الأم عبر فلاتة ربط (Main Flex) عريضة تمر فوق البطارية، وتتصل بهوائي الشبكة عبر كابل “كوكسيل” صغير.

✅ التوافقات الصحيحة (Compatibility Check)

• Huawei P9 Lite:

🛠️ أبرز الأعطال والنصائح الفنية (Pro Tips)

1. مشكلة “ضعف الشبكة” بعد التبديل: هذا عطل شائع جداً في P9 Lite عند تركيب بوردة “تجارية” (Copy). البوردة الأصلية تحتوي على مكونات IC وفلاتر لتقوية الإشارة. نصيحة: يفضل دائماً لحام مدخل Micro-USB جديد (7 أرجل) على البوردة الأصلية للحفاظ على جودة الاستقبال والمايك الأصلي. 🔬

2. خطر فك الظهر البلاستيكي: الظهر في P9 Lite بلاستيكي بإطار معدني ويفك كبس. احذر: فلاتة البصمة الخلفية قصيرة؛ عند رفع الظهر، افتحه ببطء وافصل سوكيت البصمة من البوردة الأم لتجنب قطعه.

3. تأثر المايك بالحرارة: المايك في هذا الجهاز قريب جداً من منفذ الشحن. إذا استخدمت “الهيت جن” لتغيير المدخل المعدني، يجب عزل المايك بـ ألمنيوم تيب وتوجيه الحرارة بعيداً عنه تماماً، لأن أبخرة اللحام (Flux) تتلفه فوراً وتسبب صوتاً مكتوماً. 🧼

4. نقاط تلامس الجرس: إذا توقف الجرس عن العمل بعد التركيب، تأكد من تنظيف الريش النحاسية على بوردة الشحن، وتأكد من إحكام ربط البراغي في الغطاء السفلي لضمان التوصيل الجيد.

5. تأكد من “كابل الهوائي”: تأكد من كبس كابل الشبكة الصغير بإحكام حتى تسمع صوت “تكة”؛ فعدم كبسه جيداً سيؤدي لضعف إشارة الـ 4G بشكل ملحوظ.

💡 خطوات التشخيص السريع

• فحص الاستهلاك (USB Tester): يجب أن يسحب الجهاز شحناً يتراوح بين 1.0A و 1.5A. إذا كان السحب صفراً، فالمشكلة غالباً في “تكسر” ريش اللحام الداخلية للمنفذ.

• قياس الجهد: باستخدام الملتيميتر، تأكد من وصول 5 فولت إلى سوكيت فلاتة الربط على بوردة الشحن للتأكد من سلامة “المنفذ” قبل الشك في “الفلاتة الرئيسية” أو “آيسي الشحن”.
