مدخل شحن هواوي P20 LITE

في جهاز Huawei P20 Lite (الموديل ANE-LX1 / ANE-L21)، والذي حقق انتشاراً واسعاً في السوق السعودي، نجد تصميماً يعتمد على منفذ USB Type-C مثبت على بوردة شحن فرعية (Sub-Board) مستقلة. هذا الموديل يجمع بين سهولة التبديل وبين بعض النقاط التقنية الحساسة التي يجب الانتباه لها كفني محترف.

• نوع المنفذ: USB Type-C 2.0 (يدعم الشحن السريع بقوة 18 واط QuickCharge وتقنية OTG).

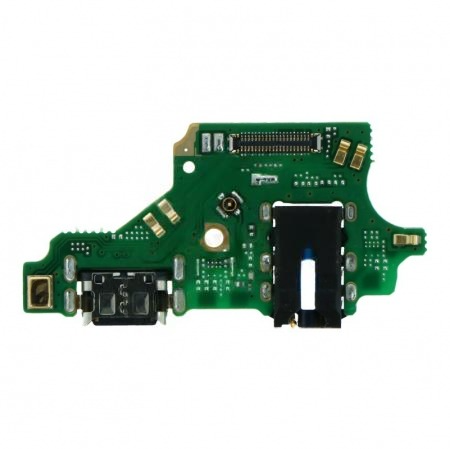

• المكونات المدمجة: تشمل البوردة (منفذ الشحن + مايك المكالمات الرئيسي + مدخل سماعة الأذن 3.5mm + سوكيت فلاتة الربط الرئيسية + نقاط تلامس الجرس). 🔌

• نوع التوصيل: تتصل بالبوردة الأم عبر فلاتة ربط (Main Flex) عريضة تمر فوق البطارية، وتتصل بهوائي الشبكة عبر كابل “كوكسيل” صغير.

✅ التوافقات الصحيحة (Compatibility Check)

• Huawei P20 Lite:

🛠️ أبرز الأعطال والنصائح الفنية (Pro Tips)

1. مشكلة “علامة السماعة” (⚠️ تنبيه مهني): بما أن مدخل سماعة الأذن مدمج في بوردة الشحن، فإن أي رطوبة أو اتساخ داخل فتحة الشحن قد يتسرب لمسارات السماعة، مما يجعل الهاتف “يصمت” ويظهر علامة السماعة دائماً. الحل: تنظيف دقيق بـ إيزوبروبيل أو استبدال البوردة بقطعة أصلية. 🧼

2. خطر فك الظهر الزجاجي: الظهر زجاجي ومثبت بغراء قوي جداً. احذر: فلاتة البصمة الخلفية قصيرة؛ عند رفع الظهر، افتحه ببطء من جهة اليمين وافصل سوكيت البصمة من البوردة الأم أولاً لتجنب قطعه. استخدم حرارة (80°C) للفك بأمان.

3. مشكلة “ضعف الشبكة” بعد التبديل: البوردات “التجارية” (Copy) الرخيصة تفتقر لآيسيات تقوية الإشارة وفلاتر الحماية. النصيحة: يفضل دائماً لحام مدخل Type-C جديد (الأرجل الأصلية) على البوردة الأصلية للحفاظ على جودة الاستقبال والمايك الأصلي. 🔬

4. تأثر المايك الرقمي: المايك في هذا الموديل حساس جداً للحرارة والأبخرة (Flux). عند استخدام “الهيت جن” لتغيير المدخل المعدني، يجب عزل المايك بـ ألمنيوم تيب وتوجيه الحرارة بعيداً عنه تماماً لتجنب تلفه أو حدوث “وشوشة” في الصوت.

5. نقاط تلامس الجرس: إذا توقف الجرس عن العمل بعد التركيب، تأكد من تنظيف الريش النحاسية وإحكام ربط البراغي في الغطاء السفلي لضمان التوصيل الجيد مع علبة الجرس.💡 خطوات التشخيص السريع

• فحص الاستهلاك (USB Tester): يجب أن يسحب الجهاز تياراً يتراوح بين 1.2A و 1.6A. إذا ثبت السحب على 0.46A، فالمشكلة في مسارات البيانات ($D+$ / $D-$) أو بوردة شحن غير أصلية.

• قياس الجهد: باستخدام الملتيميتر، تأكد من وصول 5 فولت إلى سوكيت فلاتة الربط على بوردة الشحن للتأكد من سلامة “المنفذ المعدني” قبل الشك في “الفلاتة الرئيسية” أو “آيسي الشحن”.
