مدخل شحن هواوي P10

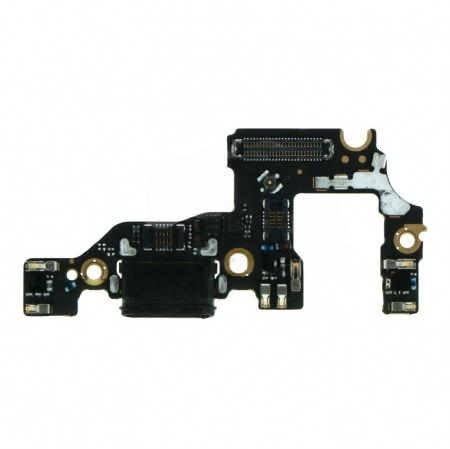

في جهاز Huawei P10 (الموديل VTR-L29 / VTR-L09)، نجد تصميماً متقناً يجمع بين صغر الحجم والأداء القوي. يعتمد هذا الجهاز على منفذ USB Type-C مثبت على بوردة شحن فرعية (Sub-Board) مستقلة، وهو يدعم تقنيات الشحن السريع من هواوي.

• نوع المنفذ: USB Type-C 1.0 (يدعم الشحن السريع بقوة 22.5 واط SuperCharge وتقنية OTG).

• المكونات المدمجة: تشمل البوردة (منفذ الشحن + مايك المكالمات الرئيسي “Digital Mic” + سوكيت فلاتة الربط الرئيسية + نقاط تلامس الجرس) بالإضافة إلى مسارات الهوائي. 🔌

• نوع التوصيل: تتصل بالبوردة الأم عبر فلاتة ربط (Main Flex) عريضة، وتتصل بهوائي الشبكة عبر كابل “كوكسيل” صغير.

✅ التوافقات الصحيحة (Compatibility Check)

• Huawei P10:

🛠️ أبرز الأعطال والنصائح الفنية (Pro Tips)

1. مشكلة “فشل الشحن السريع” (SuperCharge): جهاز P10 يعتمد على جودة مسارات البيانات (D+ / D-) للتعرف على الشاحن الأصلي. استخدام بوردة “تجارية” (Copy) غالباً ما يجعل الشحن بطيئاً جداً (0.46A). الحل الفني: يفضل دائماً لحام مدخل Type-C جديد (الأرجل الأصلية) على البوردة الأصلية للحفاظ على كفاءة الـ SuperCharge والمايك الأصلي. 🔬

2. خطر فك الظهر المعدني: الظهر في P10 معدني بالكامل ومثبت ببرغيين سفليين (Pentalobe) بجانب مدخل الشحن. ملاحظة: البصمة في هذا الموديل أمامية (تحت الزجاج)، لذا لا توجد فلاتة بصمة خلفية تخشى قطعها، ولكن احذر من خدش الإطار المعدني عند الفتح.

3. تأثر المايك الرقمي: المايك في هذا الموديل حساس جداً للحرارة والأبخرة (Flux). عند استخدام “الهيت جن” لتغيير المدخل المعدني، يجب عزل المايك بـ ألمنيوم تيب وتوجيه الحرارة بعيداً عنه تماماً لتجنب تلفه أو حدوث “وشوشة” في الصوت. 🧼

4. نقاط تلامس الجرس: إذا توقف الجرس عن العمل بعد التركيب، تأكد من تنظيف الريش النحاسية وإحكام ربط البراغي في الغطاء السفلي لضمان التلامس الجيد مع علبة الجرس.

5. تأكد من “كابل الهوائي”: تأكد من كبس كابل الشبكة الصغير بإحكام؛ فعدم كبسه جيداً سيؤدي لضعف إشارة الـ 4G في هذا الموديل المعدني.

💡 خطوات التشخيص السريع

• فحص الاستهلاك (USB Tester): عند استخدام الشاحن الأصلي، يجب أن يسحب الجهاز تياراً يتراوح بين 1.5A و 2.0A. إذا ثبت السحب على 0.46A، فالمشكلة في مسارات البيانات أو بوردة شحن غير أصلية.

• قياس الجهد: باستخدام الملتيميتر على وضع “الديود”، تأكد من سلامة مسار الـ VBUS (5 فولت) على سوكيت الكبس الخاص بفلاتة الربط قبل الشك في “آيسي الشحن” الرئيسي.
