مدخل شحن هواوي NOVA 2 PLUS

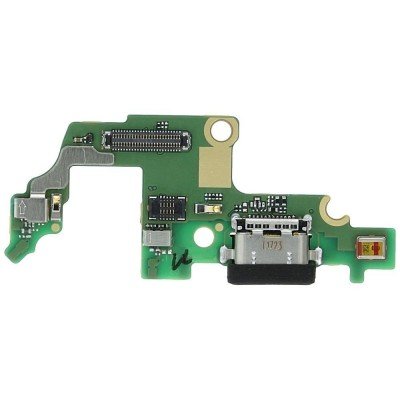

في جهاز Huawei Nova 2 Plus (الموديل BAC-L21 / BAC-AL00)، نجد تصميماً يعتمد على منفذ USB Type-C، وهو مثبت على بوردة شحن فرعية (Sub-Board) مستقلة. هذا الجهاز يتميز بجودة تصنيع عالية في المنطقة السفلية، وصيانته تتطلب دقة في التعامل مع المسارات.

• نوع المنفذ: USB Type-C 1.0 (يدعم الشحن السريع بقوة 18 واط وتقنية OTG).

• المكونات المدمجة: تشمل البوردة (منفذ الشحن + مايك المكالمات الرئيسي + مدخل سماعة الأذن 3.5mm + سوكيت فلاتة الربط الرئيسية + نقاط تلامس الجرس). 🔌

• نوع التوصيل: تتصل بالبوردة الأم عبر فلاتة ربط (Main Flex) عريضة تمر فوق البطارية، وتتصل بهوائي الشبكة عبر كابل “كوكسيل” صغير.

✅ التوافقات الصحيحة (Compatibility Check)

• Huawei Nova 2 Plus:

🛠️ أبرز الأعطال والنصائح الفنية (Pro Tips)

1. مشكلة “علامة السماعة” (⚠️ تنبيه مهني): مدخل السماعة مدمج بجانب منفذ الشحن. أي رطوبة أو اتساخ داخل فتحة الشحن قد يتسرب لمسارات السماعة، مما يجعل الهاتف “يصمت” ويظهر علامة السماعة دائماً. الحل: تنظيف دقيق بـ إيزوبروبيل أو استبدال البوردة بقطعة أصلية. 🧼

2. خطر فك الظهر المعدني: الظهر في Nova 2 Plus معدني ومثبت ببرغيين سفليين (Pentalobe) بجانب مدخل الشحن. احذر: فلاتة البصمة الخلفية قصيرة جداً؛ عند رفع الظهر، افتحه ببطء وافصل سوكيت البصمة من البوردة الأم أولاً لتجنب قطعه.

3. مشكلة “ضعف الشبكة” بعد التبديل: البوردات “التجارية” (Copy) الرخيصة تفتقر لآيسيات تقوية الإشارة وفلاتر الحماية. النصيحة: يفضل دائماً لحام مدخل Type-C جديد (الأرجل الأصلية) على البوردة الأصلية للحفاظ على جودة الاستقبال والمايك الأصلي. 🔬

4. تأثر المايك الرقمي: المايك في هذا الموديل حساس جداً للحرارة والأبخرة (Flux). عند استخدام “الهيت جن” لتغيير المدخل المعدني، يجب عزل المايك بـ ألمنيوم تيب وتوجيه الحرارة بعيداً عنه تماماً لتجنب تلفه أو حدوث “وشوشة” في الصوت.

5. نقاط تلامس الجرس: إذا توقف الجرس عن العمل بعد التركيب، تأكد من تنظيف الريش النحاسية وإحكام ربط البراغي في الغطاء السفلي لضمان التلامس الجيد مع علبة الجرس.

💡 خطوات التشخيص السريع

• فحص الاستهلاك (USB Tester): عند استخدام الشاحن الأصلي، يجب أن يسحب الجهاز تياراً يتراوح بين 1.2A و 1.8A. إذا ثبت السحب على 0.46A، فالمشكلة في مسارات البيانات ($D+$ / $D-$) أو بوردة شحن غير أصلية.

• قياس الجهد: باستخدام الملتيميتر، تأكد من وصول 5 فولت إلى سوكيت فلاتة الربط على بوردة الشحن للتأكد من سلامة “المنفذ المعدني” قبل الشك في “الفلاتة الرئيسية” أو “آيسي الشحن”.
