مدخل شحن هواوي P40 PRO

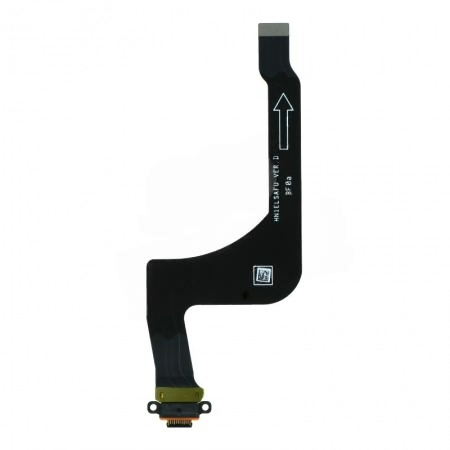

في جهاز Huawei P40 Pro (الموديل ELS-NX9 / ELS-N04)، ننتقل للفئة العليا (Flagship)، حيث التصميم معقد للغاية ويعتمد على تقنيات شحن متطورة جداً. مدخل الشحن هنا ليس مجرد منفذ، بل هو بوردة شحن فرعية (Sub-Board) ذكية تدعم سرعات شحن هائلة وتدير وظائف حيوية.

• نوع المنفذ: USB Type-C 3.1 (يدعم الشحن السريع بقوة 40 واط SuperCharge، ونقل بيانات فائق السرعة، ومخرج عرض فيديو DisplayPort 1.2).

• المكونات المدمجة: تشمل البوردة (منفذ الشحن + بيت شريحة الاتصال “SIM Slot” المزدوج + مايك المكالمات الرئيسي + سوكيت فلاتة الربط الرئيسية). 🔌

• نوع التوصيل: تتصل بالبوردة الأم عبر فلاتة ربط (Main Flex) عريضة جداً مصممة لتحمل تيار عالي، وتدعم تقنية التبريد السائل (Graphene) في بعض المسارات.

✅ التوافقات الصحيحة (Compatibility Check)

• Huawei P40 Pro:

🛠️ أبرز الأعطال والنصائح الفنية (Pro Tips)

1. مشكلة “فشل الشحن السريع” (40W): هذا الجهاز يستخدم بروتوكولاً خاصاً جداً. أي خلل في أرجل البيانات (D+ / D-) أو استخدام بوردة “تجارية” (Copy) سيجعل الشحن بطيئاً جداً (0.46A) أو يتوقف تماماً. النصيحة: يفضل دائماً لحام مدخل Type-C أصلي (24 دبوس/Pin) على البوردة الأصلية للحفاظ على الـ SuperCharge. 🔬

2. خطر فك الظهر الزجاجي (⚠️ تحذير مهني): الظهر في P40 Pro منحني من الجهات الأربع ومثبت بغراء قوي جداً. احذر: ملف الشحن اللاسلكي (Wireless Charging Coil) ملتصق بالبطارية وقريب من البوردة السفلية؛ استخدم حرارة (80°C) وأدوات بلاستيكية رقيقة جداً لتجنب كسر الزجاج أو قطع ملف الشحن اللاسلكي.

3. مشكلة “بيت الشريحة” (SIM Slot): بما أن بيت الشريحة مدمج على بوردة الشحن، فإن أي ضغط زائد أثناء تغيير المنفذ بالهيت جن قد يسبب “انصهاراً” داخلياً لبيت الشريحة أو قصر (Short). استخدم ألمنيوم تيب بكثافة لعزل بيت الشريحة والمايك. 🧼

4. مقاومة الماء (IP68): هذا الجهاز مقاوم للماء. عند فتح الجهاز وتغيير مدخل الشحن، سيفقد ميزة المقاومة ما لم تقم بتركيب جوان (Rubber) أصلي حول المنفذ واستخدام غراء “T-7000” أو “B-7000” باحترافية عند الإغلاق.

5. المايك الرقمي المزدوج: المايك في P40 Pro عالي الحساسية؛ أي دخول لسوائل التنظيف أو “الفلاكس” سيسبب ضجيجاً في المكالمات أو فشل في ميزة “إلغاء الضوضاء”.

💡 خطوات التشخيص السريع

• فحص الاستهلاك (USB Tester): عند استخدام الشاحن والكابل الأصليين، يجب أن يبدأ الجهاز بـ 2.5A ويصعد تدريجياً. إذا ثبت السحب على 0.46A ثابتة، فهناك خلل في التعرف على الشاحن (مسارات البيانات).

• قياس الممانعة: استخدم الملتيميتر على وضع “الديود” لفحص مسار الـ VBUS والتأكد من عدم وجود “قصر” ناتج عن رطوبة داخل بيت الشريحة المدمج.
