مدخل شحن هواوي NOVA 4

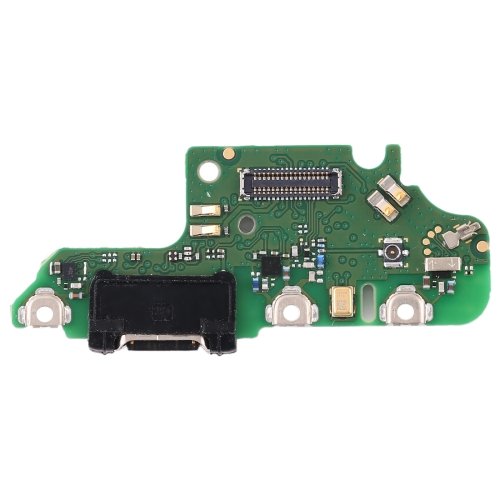

في جهاز Huawei Nova 4 (الموديل VCE-L22 / VCE-AL00)، ننتقل لاستخدام منفذ USB Type-C في تصميم داخلي يشبه إلى حد كبير سلسلة الـ P20، حيث يعتمد الجهاز على بوردة شحن فرعية (Sub-Board) مستقلة تدعم تقنيات الشحن السريع.

• نوع المنفذ: USB Type-C 1.0 (يدعم الشحن السريع بقدرة 18 واط وتقنية OTG).

• المكونات المدمجة: تشمل البوردة (منفذ الشحن + مايك المكالمات الرئيسي “Digital Mic” + سوكيت فلاتة الربط الرئيسية + نقاط تلامس الجرس) بالإضافة إلى مرشحات الشبكة. 🔌

• نوع التوصيل: تتصل بالبوردة الأم عبر فلاتة ربط (Main Flex) عريضة تمر فوق البطارية، وتتصل بهوائي الشبكة عبر كابل “كوكسيل” صغير.

✅ التوافقات الصحيحة (Compatibility Check)

• Huawei Nova 4:

🛠️ أبرز الأعطال والنصائح الفنية (Pro Tips)

1. مشكلة “ضعف الشبكة” بعد التبديل: بوردة الشحن في Nova 4 تحتوي على آيسيات وفلاتر حماية للإشارة. تركيب بوردة “تجارية” (Copy) سيجعل إشارة الـ 4G والـ Wi-Fi ضعيفة جداً. الحل الفني: يفضل دائماً لحام مدخل Type-C جديد (الأرجل الأصلية) على البوردة الأصلية للحفاظ على جودة الاستقبال. 🔬

2. خطر فك الظهر الزجاجي: الظهر زجاجي ومثبت بغراء قوي جداً. احذر: فلاتة البصمة الخلفية تتصل بالبوردة الأم؛ عند رفع الظهر، افتحه ببطء وافصل سوكيت البصمة أولاً لتجنب قطعه. استخدم حرارة (80°C) للفك بأمان.

3. تأثر المايك الرقمي: المايك في هذا الموديل حساس جداً للحرارة والمنظفات. عند استخدام “الهيت جن” لتغيير المدخل المعدني، يجب عزل المايك بـ ألمنيوم تيب وتوجيه الحرارة للخارج لتجنب تلفه أو حدوث “وشوشة” في الصوت. 🧼

4. نقاط تلامس الجرس: إذا توقف الجرس عن العمل بعد التركيب، تأكد من تنظيف الريش النحاسية وإحكام ربط البراغي في الغطاء السفلي لضمان التلامس الجيد مع علبة الجرس.

5. مشكلة “الشحن الوهمي”: إذا كان الجهاز يظهر علامة الشحن ولا تزيد النسبة، تأكد من سلامة “سوكت الكبس” (FPC) على بوردة الشحن، فقد يحدث به “جنزارة” نتيجة رطوبة سابقة.

💡 خطوات التشخيص السريع

• فحص الاستهلاك (USB Tester): عند استخدام الشاحن الأصلي، يجب أن يسحب الجهاز تياراً يتراوح بين 1.2A و 1.8A. إذا ثبت السحب على 0.46A، فالمشكلة في مسارات البيانات (D+ / D-) أو بوردة شحن غير أصلية.

• قياس الجهد: باستخدام الملتيميتر على وضع “الديود”، تأكد من سلامة مسار الـ VBUS (5 فولت) على سوكيت الكبس الخاص بفلاتة الربط قبل الشك في “آيسي الشحن” الرئيسي
