مدخل شحن هواوي P20

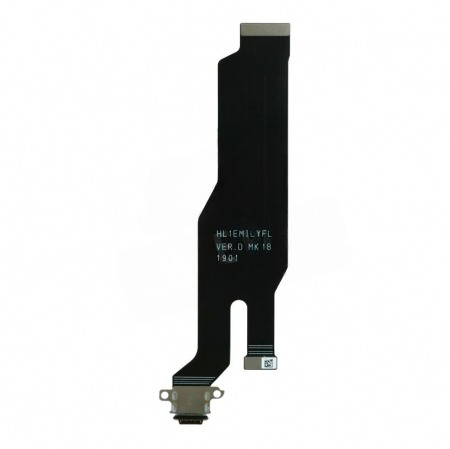

في جهاز Huawei P20 (الموديل EML-L29 / EML-L09)، نجد تصميماً متطوراً يعتمد على منفذ USB Type-C مثبت على بوردة شحن فرعية (Sub-Board) مستقلة. هذا الجهاز يدعم تقنيات الشحن السريع الفائق من هواوي، مما يتطلب دقة عالية عند التعامل مع مكوناته.

• نوع المنفذ: USB Type-C 3.1 (يدعم الشحن الفائق SuperCharge بقوة 22.5 واط، نقل البيانات السريع، ومخرج فيديو).

• المكونات المدمجة: تشمل البوردة (منفذ الشحن + مايك المكالمات الرئيسي “Digital Mic” + سوكيت فلاتة الربط الرئيسية + نقاط تلامس الجرس). 🔌

• نوع التوصيل: تتصل بالبوردة الأم عبر فلاتة ربط (Main Flex) عريضة، وتتصل بهوائي الشبكة عبر كابل “كوكسيل” صغير.

✅ التوافقات الصحيحة (Compatibility Check)

• Huawei P20 (العادي):

🛠️ أبرز الأعطال والنصائح الفنية (Pro Tips)

1. فشل الشحن السريع (SuperCharge): جهاز P20 حساس جداً لمسارات البيانات ($D+$ / $D-$). إذا قمت بتركيب بوردة شحن “تجارية” (Copy)، سيفقد الجهاز ميزة الشحن السريع ويشحن ببطء شديد (0.46A). الحل الفني: يفضل لحام مدخل Type-C جديد (الأرجل الأصلية) على البوردة الأصلية للحفاظ على كفاءة الشحن السريع والمايك الأصلي. 🔬

2. خطر فك الظهر الزجاجي: الظهر زجاجي ومثبت بغراء قوي جداً. ملاحظة: البصمة في P20 أمامية، لذا لا توجد فلاتة بصمة خلفية تخشى قطعها عند رفع الظهر، ولكن احذر من كسر الزجاج أو خدش الطلاء الداخلي. استخدم حرارة (80°C) للفك بأمان. 🧼

3. تأثر المايك الرقمي: المايك في هذا الموديل قريب جداً من منفذ الشحن. عند استخدام “الهيت جن” لتغيير المدخل المعدني، يجب عزل المايك بـ ألمنيوم تيب وتوجيه الحرارة بعيداً عنه تماماً لتجنب تلفه أو حدوث “كتم” في الصوت.

4. نقاط تلامس الجرس: إذا توقف الجرس عن العمل بعد التركيب، تأكد من تنظيف الريش النحاسية وإحكام ربط البراغي في الغطاء السفلي لضمان التلامس الجيد مع علبة الجرس.

5. تأكد من “فلاتة الربط”: فلاتة الربط الرئيسية تنقل تياراً عالياً؛ تأكد من عدم وجود أي “جنزارة” أو تفحم في سوكيت الكبس (FPC) لضمان عدم حدوث شحن وهمي أو سخونة أثناء الشحن.

💡 خطوات التشخيص السريع

• فحص الاستهلاك (USB Tester): عند استخدام الشاحن الأصلي، يجب أن يسحب الجهاز تياراً يتراوح بين 1.5A و 2.0A. إذا ثبت السحب على 0.46A، فالمشكلة في مسارات البيانات أو بوردة شحن غير أصلية.

• قياس الجهد: باستخدام الملتيميتر على وضع “الديود”، تأكد من سلامة مسار الـ VBUS (5 فولت) على سوكيت الكبس الخاص بفلاتة الربط قبل الشك في “آيسي الشحن” الرئيسي.
