مدخل شحن هواوي P10 LITE

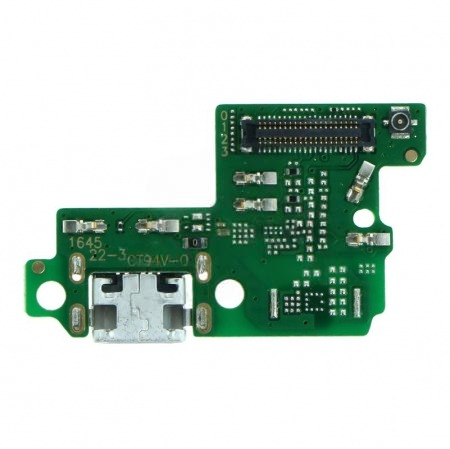

في جهاز Huawei P10 Lite (الموديل WAS-LX1 / WAS-L21)، نجد تصميماً مختلفاً تماماً عن النسخة العادية (P10)؛ حيث يعتمد هذا الجهاز على منفذ Micro-USB التقليدي بدلاً من Type-C، وهو مثبت على بوردة شحن فرعية (Sub-Board) مستقلة.

• نوع المنفذ: Micro-USB 2.0 (7 دبابيس/Pins).

• المكونات المدمجة: تشمل البوردة (منفذ الشحن + مايك المكالمات الرئيسي + سوكيت فلاتة الربط الرئيسية + نقاط تلامس الجرس) بالإضافة إلى مسارات هوائي الشبكة. 🔌

• نوع التوصيل: تتصل بالبوردة الأم عبر فلاتة ربط (Main Flex) عريضة تمر فوق البطارية، وتتصل بهوائي الشبكة عبر كابل “كوكسيل” صغير.

✅ التوافقات الصحيحة (Compatibility Check)

• Huawei P10 Lite:

🛠️ أبرز الأعطال والنصائح الفنية (Pro Tips)

1. خطر فك الظهر الزجاجي: الظهر زجاجي ومثبت بغراء قوي جداً. احذر: فلاتة البصمة الخلفية قصيرة؛ عند رفع الظهر، افتحه ببطء وافصل سوكيت البصمة من البوردة الأم أولاً لتجنب قطعه. استخدم حرارة (80°C) للفك بأمان. 🧼

2. مشكلة “ضعف الشبكة” بعد التبديل: بوردة الشحن في P10 Lite تحتوي على فلاتر حماية للإشارة. تركيب بوردة “تجارية” (Copy) سيجعل إشارة الـ 4G والـ Wi-Fi ضعيفة. الحل الفني: يفضل دائماً لحام مدخل Micro-USB جديد (الأرجل الأصلية) على البوردة الأصلية للحفاظ على جودة الاستقبال. 🔬

3. تأثر المايك الرقمي: المايك في هذا الموديل حساس جداً للأبخرة (Flux) والحرارة المباشرة. عند استخدام “الهيت جن”، يجب عزل المايك بـ ألمنيوم تيب وتوجيه الحرارة للخارج لتجنب تلفه أو حدوث “وشوشة” في الصوت.

4. نقاط تلامس الجرس: إذا توقف الجرس عن العمل بعد التركيب، تأكد من تنظيف الريش النحاسية وإحكام ربط البراغي في الغطاء السفلي لضمان التلامس الجيد مع علبة الجرس.

5. مشكلة “الشحن الوهمي”: إذا كان الجهاز يظهر علامة الشحن ولا تزيد النسبة، تأكد من عدم وجود “أكسدة” في سوكيت الكبس (FPC) الخاص بالفلاتة الرئيسية نتيجة رطوبة سابقة.

💡 خطوات التشخيص السريع

• فحص الاستهلاك (USB Tester): يجب أن يسحب الجهاز تياراً يتراوح بين 1.0A و 1.5A. إذا كان السحب صفراً، فالمشكلة غالباً في “تكسر” أرجل اللحام الداخلية للمنفذ المعدني.

• قياس الجهد: باستخدام الملتيميتر على وضع “الديود”، تأكد من سلامة مسار الـ VBUS (5 فولت) على سوكيت الكبس الخاص بفلاتة الربط قبل الشك في “الفلاتة الرئيسية” أو “آيسي الشحن”.
