مدخل شحن هواوي NOVA7 5G

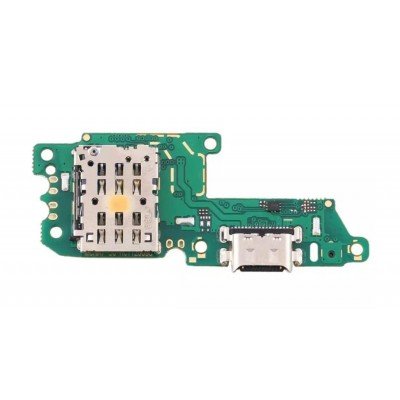

في جهاز Huawei Nova 7 5G (الموديل JNY-AN00 / JNY-TN00 / HEY-AN00)، نجد تصميماً متطوراً يختلف جوهرياً عن نسخة 7i؛ حيث يعتمد هذا الجهاز على بوردة شحن فرعية (Sub-Board) مدمج بها بيت شريحة الاتصال (SIM Tray) ولا تحتوي على مدخل سماعة 3.5mm، وهو ما يعكس تصاميم الفئة العليا.

• نوع المنفذ: USB Type-C 2.0 (يدعم الشحن الفائق SuperCharge بقوة 40 واط وتقنية OTG).

• المكونات المدمجة: تشمل البوردة (منفذ الشحن + بيت شريحة الاتصال المزدوج “Dual SIM Slot” + مايك المكالمات الرئيسي “Digital Mic” + سوكيت فلاتة الربط الرئيسية). 🔌

• نوع التوصيل: تتصل بالبوردة الأم عبر فلاتة ربط (Main Flex) عريضة جداً مصممة لتحمل التيار العالي (40W)، وتتصل بهوائي الشبكة عبر كابل “كوكسيل” صغير.

✅ التوافقات الصحيحة (Compatibility Check)

• Huawei Nova 7 5G:

🛠️ أبرز الأعطال والنصائح الفنية (Pro Tips)

1. مشكلة “بيت الشريحة” (⚠️ تنبيه مهني): بما أن بيت الشريحة مدمج على نفس البوردة، فإن أي حرارة زائدة عند محاولة تغيير “المنفذ المعدني” قد تؤدي لانصهار البلاستيك الداخلي لبيت الشريحة أو تلف “ريش” التلامس. النصيحة: استخدم ألمنيوم تيب بكثافة لعزل بيت الشريحة والمايك. 🔬

2. فشل الشحن السريع (40W SuperCharge): هذا الجهاز يعتمد على جودة مسارات البيانات (D+ / D-) للتعرف على الشاحن الأصلي. استخدام بوردة “تجارية” (Copy) سيجعل الشحن بطيئاً جداً (0.46A). الحل الفني: يفضل دائماً لحام مدخل Type-C أصلي (الأرجل الأصلية) على البوردة الأصلية.

3. خطر فك الظهر الزجاجي: الظهر زجاجي ومثبت بغراء قوي. ملاحظة: البصمة في هذا الموديل مدمجة تحت الشاشة (In-display)، لذا لا توجد فلاتة بصمة خلفية تخشى قطعها عند رفع الظهر، ولكن احذر من كسر الزجاج أو خدش الطلاء. استخدم حرارة (80°C). 🧼

4. تأثر المايك الرقمي: المايك في Nova 7 5G حساس جداً للأبخرة (Flux) والحرارة المباشرة. عند التغيير بالهيت جن، وجه الهواء بعيداً عن فتحة المايك واستخدم عازلاً حرارياً جيداً لتجنب حدوث “كتم” في الصوت.

5. نقاط تلامس الجرس: الجرس في هذا الموديل يتصل بالبوردة السفلية عبر ريش نحاسية؛ تأكد من تنظيفها بـ إيزوبروبيل لضمان توصيل جيد وصوت واضح.

💡 خطوات التشخيص السريع

• فحص الاستهلاك (USB Tester): عند استخدام الشاحن والكابل الأصليين (40W)، يجب أن يبدأ السحب من 2.0A ويصعد. إذا ثبت السحب على 0.46A أو 0.90A، فالمشكلة في مسارات البيانات داخل المنفذ أو بوردة شحن رديئة.

• قياس الممانعة: تأكد من عدم وجود “قصر” (Short) في مسار الـ VBUS، خاصة إذا كان الجهاز قد تعرض لرطوبة داخل بيت الشريحة المدمج، لأن الأملاح تتراكم بسرعة وتسبب تلامساً بين المسارات.
