مدخل شحن هواوي P30

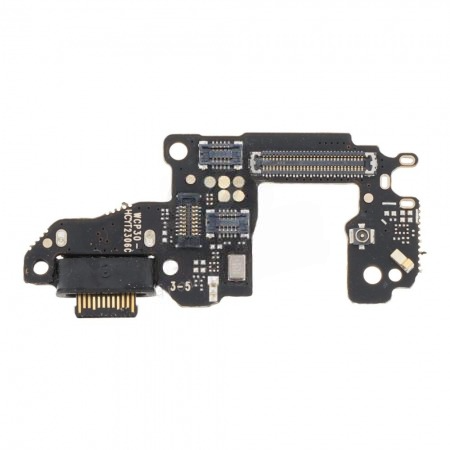

في جهاز Huawei P30 (الموديل ELE-L29 / ELE-L09)، نجد تصميماً متطوراً يجمع بين الكفاءة العالية وصغر الحجم. يعتمد الجهاز على بوردة شحن فرعية (Sub-Board) مدمج بها بيت شريحة الاتصال (SIM Tray)، وهو تصميم يتطلب دقة بالغة عند الصيانة.

• نوع المنفذ: USB Type-C 3.1 (يدعم الشحن الفائق SuperCharge بقوة 22.5 واط، نقل البيانات السريع، ومخرج فيديو).

• المكونات المدمجة: تشمل البوردة (منفذ الشحن + بيت شريحة الاتصال المزدوج “Dual SIM Slot” + مايك المكالمات الرئيسي + سوكيت فلاتة الربط الرئيسية). 🔌

• نوع التوصيل: تتصل بالبوردة الأم عبر فلاتة ربط (Main Flex) عريضة، وتتصل بهوائي الشبكة عبر كابل “كوكسيل” صغير.

✅ التوافقات الصحيحة (Compatibility Check)

• Huawei P30 (العادي):

🛠️ أبرز الأعطال والنصائح الفنية (Pro Tips)

1. مشكلة “بيت الشريحة” (⚠️ تنبيه مهني): بما أن بيت الشريحة مدمج على نفس البوردة، فإن أي حرارة زائدة عند محاولة تغيير “المنفذ المعدني” بالهيت جن قد تؤدي لانصهار البلاستيك الداخلي لبيت الشريحة. نصيحة: استخدم ألمنيوم تيب بكثافة لعزل بيت الشريحة والمايك تماماً قبل البدء باللحام. 🔬

2. فشل الشحن السريع (SuperCharge): الجهاز حساس جداً لمسارات البيانات ($D+$ / $D-$). تركيب بوردة “تجارية” (Copy) غالباً ما يفقد الجهاز ميزة الشحن السريع ويجعله يشحن ببطء شديد (0.46A). الحل الفني: يفضل دائماً لحام مدخل Type-C أصلي على البوردة الأصلية للحفاظ على كفاءة الشحن.

3. خطر فك الظهر الزجاجي: الظهر زجاجي ومثبت بغراء قوي جداً. ملاحظة: البصمة في P30 مدمجة تحت الشاشة (In-display)، لذا لا توجد فلاتة بصمة خلفية، ولكن احذر عند رفع الظهر من كسر الزجاج أو خدش الكاميرات الخلفية. استخدم حرارة (80°C) للفك بأمان. 🧼

4. تأثر المايك الرقمي: المايك في هذا الموديل حساس جداً للأبخرة (Flux) والحرارة. عند التغيير، وجه الهواء للخارج بعيداً عن فتحة المايك لتجنب حدوث “كتم” في الصوت أو ضجيج.

5. نقاط تلامس الجرس: الجرس في P30 يتصل بالبوردة السفلية عبر ريش نحاسية؛ تأكد من تنظيفها بـ إيزوبروبيل لضمان صوت واضح وعالٍ.

💡 خطوات التشخيص السريع

• فحص الاستهلاك (USB Tester): عند استخدام الشاحن الأصلي، يجب أن يسحب الجهاز تياراً يتراوح بين 1.5A و 2.0A. إذا ثبت السحب على 0.46A، فالمشكلة في مسارات البيانات داخل المنفذ أو بوردة شحن رديئة.

• قياس الممانعة: تأكد من عدم وجود “قصر” (Short) في مسار الـ VBUS، خاصة إذا كان الجهاز قد تعرض لرطوبة داخل بيت الشريحة المدمج، لأن الأملاح تتراكم بسرعة في هذا المكان.
