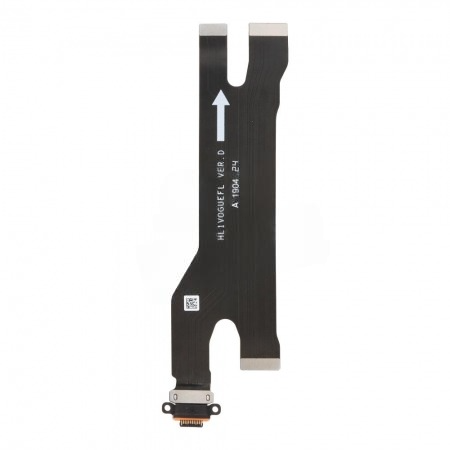

مدخل شحن هواوي P30 PRO

في جهاز Huawei P30 Pro (الموديل VOG-L29 / VOG-L09)، نصل إلى قمة التصميم الهندسي من هواوي في تلك الفترة. بوردة الشحن في هذا الجهاز ليست مجرد منفذ للطاقة، بل هي مركز لوجستي يضم بيت الشريحة ويدعم سرعات شحن هائلة، مما يجعل التعامل معها يتطلب مهارة فني خبير.

• نوع المنفذ: USB Type-C 3.1 (يدعم الشحن الفائق Huawei SuperCharge بقوة 40 واط، ونقل البيانات بسرعة 5 جيجابت، ومخرج فيديو DisplayPort).

• المكونات المدمجة: تشمل البوردة (منفذ الشحن + بيت شريحة الاتصال المزدوج “Dual SIM Slot” من نوع Nano-SIM أو NM Card + مايك المكالمات الرئيسي + سوكيت فلاتة الربط الرئيسية). 🔌

• نوع التوصيل: تتصل بالبوردة الأم عبر فلاتة ربط (Main Flex) عريضة جداً قادرة على نقل تيار الـ 40 واط دون مقاومة حرارية.

✅ التوافقات الصحيحة (Compatibility Check)

• Huawei P30 Pro:

🛠️ أبرز الأعطال والنصائح الفنية (Pro Tips)

1. مشكلة “بيت الشريحة” (⚠️ تحذير مهني): بما أن بيت الشريحة مدمج على ظهر بوردة الشحن، فإن أي حرارة زائدة عند محاولة تغيير “المنفذ المعدني” قد تؤدي لانصهار البلاستيك الداخلي لبيت الشريحة أو تلف ريش التلامس. النصيحة: استخدم ألمنيوم تيب بكثافة لعزل بيت الشريحة تماماً. 🔬

2. فشل الشحن السريع (40W SuperCharge): هذا الجهاز يقرأ الشاحن عبر مسارات البيانات ($D+$ / $D-$). تركيب بوردة “تجارية” (Copy) سيجعل الشحن بطيئاً جداً (0.46A) ولن تظهر علامة “الصاعقين”. الحل الفني: يفضل دائماً لحام مدخل Type-C أصلي (24 رجل) على البوردة الأصلية.

3. خطر فك الظهر الزجاجي: الظهر زجاجي ومنحني الأطراف ومثبت بغراء قوي جداً. ملاحظة: البصمة مدمجة تحت الشاشة، لذا لا توجد فلاتة بصمة خلفية، ولكن احذر من كسر الزجاج عند الزوايا. استخدم حرارة (80°C) للفك بأمان. 🧼

4. مقاومة الماء والغبار (IP68): الجهاز محمي ضد الماء؛ لذا تأكد من وجود الجوان المطاطي (Rubber) حول المنفذ عند إغلاق الجهاز لضمان عدم تسرب الرطوبة مستقبلاً.

5. تأثر المايك الرقمي: المايك في P30 Pro حساس جداً للأبخرة (Flux). عند التغيير بالهيت جن، وجه الهواء بعيداً عن فتحة المايك لتجنب حدوث “كتم” في الصوت.

💡 خطوات التشخيص السريع

• فحص الاستهلاك (USB Tester): عند استخدام الشاحن والكابل الأصليين (40W)، يجب أن يبدأ السحب من 2.0A ويصعد. إذا ثبت السحب على 0.46A أو 0.90A، فالمشكلة في مسارات البيانات داخل المنفذ أو بوردة شحن رديئة.

• قياس الممانعة: تأكد من عدم وجود “قصر” (Short) في مسار الـ VBUS، خاصة إذا كان الجهاز قد تعرض لرطوبة داخل بيت الشريحة المدمج، لأن الأملاح تتراكم بسرعة وتسبب تلامساً بين المسارات
