مدخل شحن هواوي NOVA 3

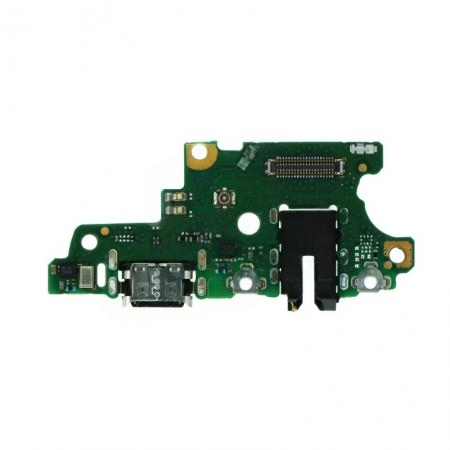

في جهاز Huawei Nova 3 (الموديل PAR-LX1 / PAR-AL00)، نجد تصميماً يعتمد على منفذ USB Type-C مثبت على بوردة شحن فرعية (Sub-Board) مستقلة. هذا الجهاز كان من الفئات المتوسطة العليا (Upper Mid-range)، لذا جودة المكونات في دائرة الشحن تعتبر ممتازة وتتطلب تعاملاً دقيقاً.

• نوع المنفذ: USB Type-C 2.0 (يدعم الشحن السريع بقوة 18 واط QuickCharge وتقنية OTG).

• المكونات المدمجة: تشمل البوردة (منفذ الشحن + مايك المكالمات الرئيسي + مدخل سماعة الأذن 3.5mm + سوكيت فلاتة الربط الرئيسية + نقاط تلامس الجرس). 🔌

• نوع التوصيل: تتصل بالبوردة الأم عبر فلاتة ربط (Main Flex) عريضة تمر فوق البطارية، وتتصل بهوائي الشبكة عبر كابل “كوكسيل” صغير.

✅ التوافقات الصحيحة (Compatibility Check)

• Huawei Nova 3:

🛠️ أبرز الأعطال والنصائح الفنية (Pro Tips)

1. خطر فك الظهر الزجاجي: الظهر زجاجي ومثبت بغراء قوي جداً. احذر: فلاتة البصمة الخلفية قصيرة؛ عند رفع الظهر، افتحه ببطء وافصل سوكيت البصمة من البوردة الأم أولاً لتجنب قطعه. استخدم حرارة (80°C) للفك بأمان. 🧼

2. مشكلة “ضعف الشبكة” بعد التبديل: بوردة الشحن في Nova 3 تحتوي على فلاتر إشارة ضرورية. تركيب بوردة “تجارية” (Copy) سيؤدي لضعف إشارة الـ 4G. الحل الفني: يفضل دائماً لحام مدخل Type-C جديد (الأرجل الأصلية) على البوردة الأصلية للحفاظ على قوة الاستقبال والمايك الأصلي. 🔬

3. مشكلة “علامة السماعة”: بما أن مدخل السماعة 3.5mm مدمج بجانب منفذ الشحن، فإن أي رطوبة أو أملاح تدخل من فتحة الشحن قد تسبب “قفلة” في مسارات السماعة، مما يقطع صوت الجرس. الحل: تنظيف دقيق بـ إيزوبروبيل أو استبدال البوردة بقطعة أصلية.

4. تأثر المايك الرقمي: المايك في هذا الموديل حساس جداً للحرارة والأبخرة (Flux). عند استخدام “الهيت جن”، يجب عزل المايك بـ ألمنيوم تيب وتوجيه الحرارة للخارج بعيداً عنه تماماً لتجنب تلفه.

5. نقاط تلامس الجرس: إذا توقف الجرس عن العمل بعد التركيب، تأكد من تنظيف الريش النحاسية وإحكام ربط البراغي في الغطاء السفلي لضمان التوصيل الجيد مع علبة الجرس.

💡 خطوات التشخيص السريع

• فحص الاستهلاك (USB Tester): يجب أن يسحب الجهاز تياراً يتراوح بين 1.2A و 1.8A. إذا ثبت السحب على 0.46A، فالمشكلة في مسارات البيانات ($D+$ / $D-$) أو بوردة شحن غير أصلية.

• قياس الجهد: باستخدام الملتيميتر، تأكد من وصول 5 فولت إلى سوكيت فلاتة الربط على بوردة الشحن للتأكد من سلامة “المنفذ المعدني” قبل الشك في “الفلاتة الرئيسية” أو “آيسي الشحن”.
