كيبل شاشه Honor Pad 8

في جهاز Honor Pad 8 (الموديل HEY-W09)، نجد تصميماً داخلياً يعتمد على الكيبل الرئيسي العريض (Main Flex) الذي يربط البوردة الأم بالبوردة السفلية، وتتصل به الشاشة كجزء وسيط. وبما أن هذا التابلت يتميز بشاشة كبيرة (12 إنش) ونحافة شديدة، فإن الكيبل الداخلي يلعب دوراً حيوياً في استقرار الأداء.

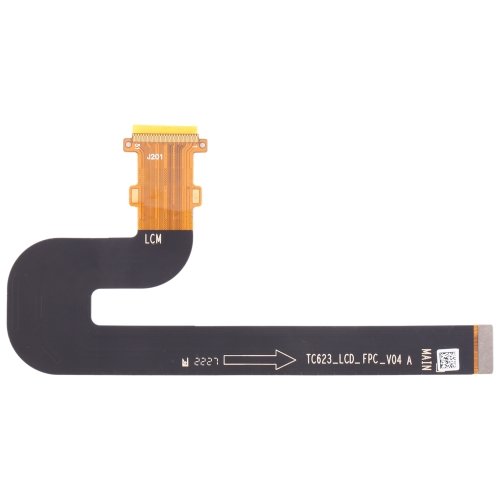

في Honor Pad 8، لا يوجد كيبل شاشة مستقل يتصل بالبوردة الأم مباشرة؛ بل يتم التوصيل عبر الكيبل العريض:

• نظام التوصيل: تخرج فلاتة الشاشة من الأسفل وتُكبس في سوكيت (Connector) وسيط موجود في منتصف الكيبل الرئيسي العريض المار فوق البطارية.

• الوظائف: الكيبل مسؤول عن نقل (بيانات الصورة، اللمس، طاقة الشحن السريع 22.5W، وإشارات السبيكرز الثمانية “8 Speakers”).

• التثبيت: السوكيتات مؤمنة بصفائح معدنية (Brackets) وبراغي لمنع انفصال الكيبل عند السقوط أو الاهتزاز.

✅ التوافقات الصحيحة (Compatibility Check)

• Honor Pad 8: الموديل HEY-W09

🛠️ أبرز الأعطال والنصائح الفنية (Pro Tips)

1. مشكلة “الشاشة السوداء” بعد السقوط: بسبب حجم الشاشة الكبير (12 إنش)، فإن أي التواء بسيط في الهيكل المعدني قد يؤدي لخلخلة “الكبسة الوسطى” للكيبل الرئيسي. قبل استبدال الشاشة، تأكد من إعادة كبس وتنظيف هذا السوكيت الأوسط.

2. فصل البطارية (⚠️ تحذير مهني): دائرة الإضاءة في Honor Pad 8 قوية جداً لتشغيل الشاشة الكبيرة. لا تقم بفك أو تركيب الكيبل الرئيسي والبطارية موصلة؛ لأن أي تلامس خاطئ في سوكيت الـ FPC سيؤدي فوراً لضرب آيسي الإضاءة أو فيوز الحماية في البوردة الأم. 🔬

3. توقف اللمس (Touch failure): إذا كان اللمس لا يعمل والشاشة سليمة، افحص نقاط التلامس في السوكيت الأوسط. الرطوبة أو الأتربة في هذه المنطقة تسبب توقف مسارات الـ I2C المسؤولة عن اللمس. 🧼

4. تأثير البطارية: الكيبل يمر فوق البطارية العريضة؛ أي انتفاخ في البطارية سيضغط على مسارات البيانات، مما يسبب ظهور خطوط عمودية أو “رعشة” في الصورة.

5. جودة الصوت والشحن: بما أن الجهاز يحتوي على 8 سبيكرز ويدعم الشحن السريع، فإن الكيبلات “التجارية” الرديئة ستسبب ضعفاً كبيراً في مستوى الصوت أو بطئاً شديداً في الشحن. يفضل دائماً استخدام الكيبل الأصلي.

💡 خطوات الفحص السريع

• تنظيف السوكيتات: استخدم مادة G-20 لتنظيف السوكيتات الثلاثة (العلوي على البوردة الأم، السفلي، والأوسط للشاشة). 🧼

• قياس الممانعة: إذا كانت الشاشة سوداء، قم بقياس ممانعات مسارات الـ MIPI (أزواج البيانات) على السوكيت العلوي بالبوردة الأم. القيم الطبيعية تتراوح بين 350-500 أوم. أي مسار يعطي OL يعني وجود قطع داخلي في المسار الواصل للمعالج.
