مدخل شحن Y7A

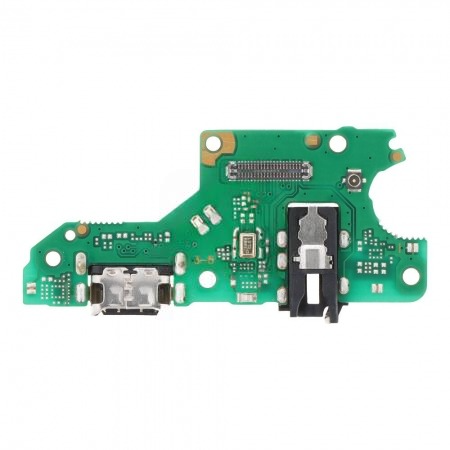

في جهاز Huawei Y7a (الموديل PPA-LX2)، ننتقل لتصميم حديث يعتمد على منفذ Type-C، وهو مثبت على بوردة شحن فرعية (Sub-Board) مستقلة. هذا التصميم يسهل عملية الإصلاح مقارنة بالموديلات القديمة التي كانت تعتمد على اللحام المباشر.

• نوع المنفذ: USB Type-C 2.0 (يدعم الشحن السريع بقوة 22.5 واط).

• المكونات: بوردة الشحن لا تحتوي فقط على المدخل، بل تدمج أيضاً (مايك المكالمات “Mic” + سوكيت سماعة الرأس 3.5mm + نقاط تلامس الجرس + سوكيت فلاتة الربط الرئيسية). 🔌

• نوع التوصيل: تتصل بالبوردة الأم عبر فلاتة ربط عريضة (Main Flex Cable) وتتصل بهوائي الشبكة عبر كابل “كوكسيل” صغير.

✅ التوافقات الصحيحة (Compatibility Check)

• Huawei Y7a:

• Honor 10X Lite:

🛠️ أبرز الأعطال والنصائح الفنية (Pro Tips)

1. مشكلة “الشحن البطيء” أو “الرطوبة”: مدخل Type-C في Y7a حساس جداً للأتربة والرطوبة. إذا كان الشحن “يفصل” أو لا يدعم الشحن السريع (SuperCharge)، ابدأ بتنظيف المدخل بـ إبرة دقيقة وكحول بتركيز عالٍ قبل قرار التبديل. 🧼

2. خطر فك الظهر البلاستيكي (⚠️ تحذير مهني): الظهر في Y7a بلاستيكي ومثبت بغراء قوي جداً. احذر: فلاتة البصمة مدمجة في زر البور الجانبي وتتصل بالبوردة الأم؛ عند رفع الظهر، لا تستخدم أدوات حادة بعمق في الجهة اليمنى لكي لا تقطعها.

3. فقدان الشبكة بعد التبديل: إذا قمت بتبديل بوردة الشحن واشتكى العميل من ضعف الشبكة، تأكد من توصيل كابل الهوائي (Antenna Cable) الصغير بإحكام، أو تأكد أن البوردة الجديدة “أصلية” وتحتوي على مكونات تقوية الإشارة (IC Network). 🔬

4. تأثر المايك بالحرارة: إذا قررت تغيير “المدخل المعدني” فقط (لحام) وليس البوردة كاملة، احذر جداً من وصول الحرارة أو مساعد اللحام (Flux) إلى ثقب المايك القريب جداً من المدخل، لكي لا يتلف المايك.

5. سوكيت السماعة 3.5mm: مدخل السماعة مدمج في نفس البوردة؛ إذا كان العطل هو “تعليق وضع السماعة” (Headset Mode)، فإن تغيير بوردة الشحن سيحل المشكلة أيضاً.

💡 خطوات التشخيص السريع

• فحص “الريش”: استخدم المجهر للتأكد من عدم وجود “سنة” مكسورة أو محترقة داخل منفذ Type-C (غالباً ما تحترق ريشة الـ VBUS نتيجة شاحن رديء).

• قياس الجهد: باستخدام الملتيميتر، تأكد من خروج 5 فولت من سوكيت فلاتة الربط على بوردة الشحن قبل وصولها للبطارية
