مدخل شحن هواوي HONOR 8X MAX

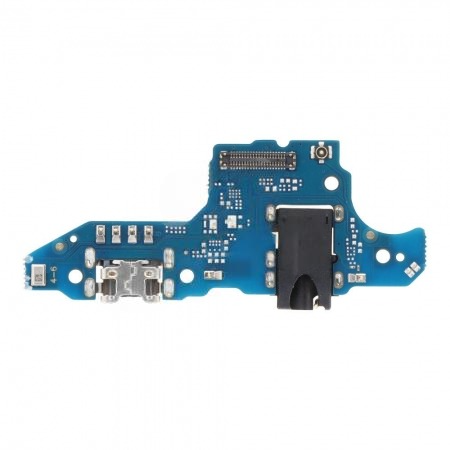

في جهاز Honor 8X Max (الموديل ARE-AL00 / ARE-L22)، وبسبب حجم الشاشة الضخم (7.12 إنش)، نجد تصميماً داخلياً واسعاً يعتمد على بوردة شحن فرعية (Sub-Board) مستقلة. هذا الجهاز يستخدم منفذ Micro-USB، وهو ما يعتبر نقطة ضعف ميكانيكية في جهاز بهذا الحجم، لذا فإن أعطال هذا المدخل شائعة جداً نتيجة الاستخدام المتكرر.

• نوع المنفذ: Micro-USB 2.0 (7 دبابيس/Pins).

• المكونات المدمجة: تشمل البوردة (منفذ الشحن + مايك المكالمات “Mic” + سوكيت توصيل فلاتة الربط الرئيسية + نقاط تلامس الجرس) بالإضافة إلى دوائر تنظيم الإشارة. 🔌

• نوع التوصيل: تتصل بالبوردة الأم (Mainboard) عبر فلاتة ربط (Main Flex) عريضة تمر بجانب البطارية الضخمة (5000 mAh).

✅ التوافقات الصحيحة (Compatibility Check)

• Honor 8X Max:

• Huawei Enjoy Max:

🛠️ أبرز الأعطال والنصائح الفنية (Pro Tips)

1. مشكلة “ضعف الشبكة” بعد التبديل: هذا الجهاز حساس جداً لإشارة الشبكة بسبب حجمه. البوردات “التجارية” (Copy) تفتقد للفلاتر الأصلية. إذا لاحظت انخفاضاً في الشبكة بعد تغيير البوردة، يفضل لحام مدخل معدني جديد على البوردة الأصلية القديمة للحفاظ على أداء الـ 4G. 🔬

2. خطر فك الظهر (⚠️ تحذير مهني): الظهر في Honor 8X Max قد يأتي بخامات تشبه الزجاج أو البلاستيك المقوى (حسب النسخة). احذر: فلاتة البصمة الخلفية تتصل بالبوردة الأم؛ عند رفع الظهر، لا تبعده فجأة لكي لا تقطع فلاتة البصمة.

3. تأثر المايك بالحرارة: المايك في هذا الموديل قريب جداً من أرجل الشحن. إذا اخترت تغيير “المدخل المعدني” فقط باستخدام الهيت جن، استخدم ألمنيوم تيب لعزله تماماً، لأن دخول “الفلاكس” أو الحرارة الزائدة سيتلف المايك الرقمي فوراً. 🧼

4. نقاط تلامس الجرس: بما أن الجهاز يحتوي على سماعات ستيريو قوية، فإن نقاط تلامس الجرس على بوردة الشحن يجب أن تكون نظيفة ومحاذية تماماً لريش الجرس في الغطاء السفلي. تأكد من إحكام ربط البراغي لضمان جودة الصوت.

5. تأكد من “فلاتة الربط”: بسبب كبر حجم الشاسيه، فلاتة الربط الرئيسية طويلة؛ تأكد من عدم وجود أي انثناءات حادة أو سواد في سوكيت الكبس (FPC) الناتج عن تفحم مسارات الشحن.

💡 خطوات التشخيص السريع

• فحص الاستهلاك (USB Tester): يجب أن يسحب الجهاز شحناً يتراوح بين 1.0A و 1.8A (يدعم الشحن السريع بقوة 18 واط). إذا كان السحب ثابتاً على 0.46A، فالمشكلة في مسارات البيانات داخل المنفذ.

• قياس الجهد: باستخدام الملتيميتر، تأكد من وصول 5 فولت من سوكيت فلاتة الربط على بوردة الشحن للتأكد من سلامة “الفلاتة الرئيسية” قبل الشك في آيسي الشحن.
