مدخل شحن هواوي HONOR 9 LITE

في جهاز Honor 9 Lite (الموديلات LLD-L21 / LLD-AL10)، نعود لتصميم يعتمد على منفذ Micro-USB التقليدي وبوردة شحن فرعية (Sub-Board). هذا الجهاز انتشر بكثرة، وصيانة مدخل الشحن فيه تتطلب دقة لأن البوردة السفلية مدمج بها ميكروفون المكالمات الرئيسي وسوكيت فلاتة الربط ومنفذ السماعات.

• نوع المنفذ: Micro-USB 2.0.

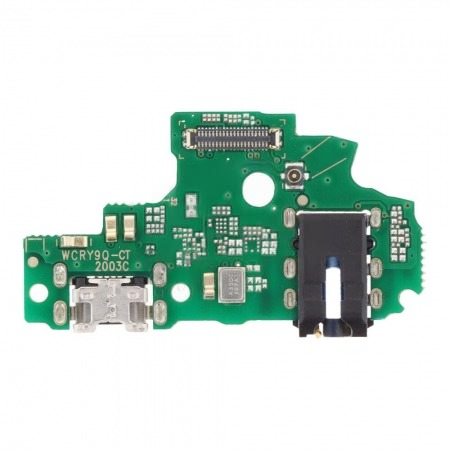

• المكونات المدمجة: تشمل البوردة (منفذ الشحن + مايك المكالمات الرئيسي + سوكيت فلاتة الربط الرئيسية + موصل كابل الهوائي + نقاط تلامس الجرس + منفذ سماعات 3.5mm). 🔌

• نظام التوصيل: تتصل بالبوردة الأم عبر فلاتة ربط (Main Flex) تمر من فوق البطارية.

✅ التوافقات الصحيحة (Compatibility Check)

• Honor 9 Lite:

🛠️ أبرز الأعطال والنصائح الفنية (Pro Tips)

1. فخ “ضعف الشبكة” (⚠️ تنبيه مهني): بوردة الشحن الأصلية في الـ 9 Lite تحتوي على فلاتر إشارة ضرورية لاستقرار الـ 4G. البوردات “التجارية” الرخيصة تفتقر لهذه المكونات، مما يسبب سقوط الشبكة فور التركيب. النصيحة: يفضل دائماً لحام سوكيت Micro-USB جديد (7 أرجل: 5 داتا + 2 تثبيت عريض) على البوردة الأصلية لضمان بقاء الشبكة والمايك بجودة الوكالة. 🔬

2. حماية المايك الرقمي: المايك في الـ 9 Lite يقع بجانب منفذ الشحن مباشرة. عند استخدام “الهيت جن” لتغيير السوكيت المعدني، قم بتغطية المايك بـ ألمنيوم تيب سميك ووجه الحرارة للخارج بعيداً عن الثقب الصغير لتجنب “كتم” الصوت.

3. فلاتة الربط (Main Flex): سوكيت الفلاتة في هذا الجهاز عرضة للتآكل (Corrosion) نتيجة الرطوبة. تأكد من نظافة “أسنان” السوكيت، لأن أي خلل فيها يسبب شحناً وهمياً أو توقف المايك والسماعات.

4. فك الظهر الزجاجي: الـ 9 Lite يتميز بظهر زجاجي لامع وسهل الكسر. تحذير: الظهر مثبت بغراء قوي؛ استخدم حرارة (80°C) وسوائل فك بحذر. احذر من فلاتة البصمة الموجودة في منتصف الظهر؛ لا تسحب الظهر بقوة قبل فصلها. 🧼

5. نقاط تلامس الجرس: تأكد من نظافة الريش النحاسية ورفعها قليلاً للأعلى لضمان تلامسها مع علبة الجرس في الشاسيه السفلي.

💡 خطوات التشخيص السريع

• فحص الاستهلاك (USB Tester): يجب أن يسحب الجهاز تياراً بين 1.0A و 1.5A. إذا كان السحب ثابتاً على 0.46A، فهذا يشير غالباً إلى مشكلة في مسارات البيانات ($D+$ / $D-$) أو اتساخ المنفذ.

• سحب 0.00A: تأكد من وصول جهد الـ 5 فولت من المنفذ إلى سوكيت الفلاتة لضمان سلامة المسارات على البوردة الصغيرة قبل الشك في الفلاتة الكبيرة أو آيسي الشحن.
